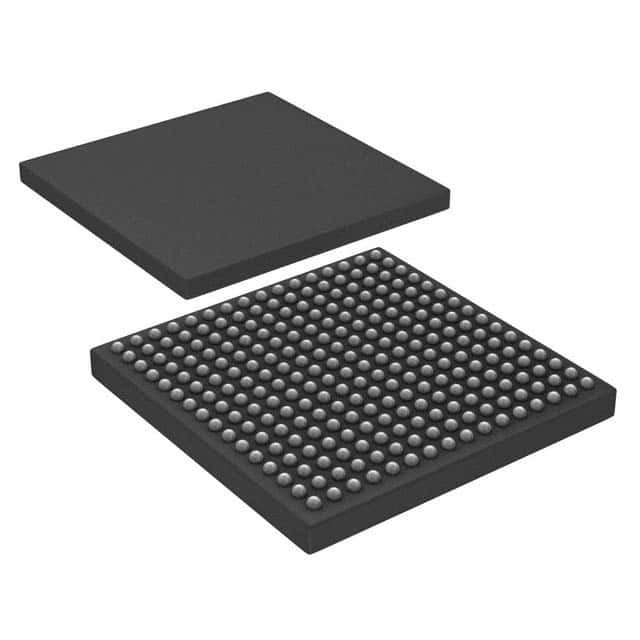

LPC1850FET256,551 IC MCU 32BIT SENZA ROM 256LBGA N✖P USA Inc.

Descrizione generale

LPC1850/30/20/10 sono microcontrollori basati su ARM Cortex-M3 per applicazioni embedded.funzionalità di debug migliorate, e un elevato livello di integrazione dei blocchi di supporto.
LPC1850/30/20/10 funziona a frequenze CPU fino a 180 MHz.La CPU ARM Cortex-M3 incorpora una pipeline a 3 fasi e utilizza un'architettura Harvard con bus di istruzione e dati locali separati e un terzo bus per perifericheLa CPU ARM Cortex-M3 include anche un'unità interna di prefetch che supporta il ramificazione speculativa.
Il LPC1850/30/20/10 include fino a 200 kB di SRAM on-chip, un quad SPI Flash Interface (SPIFI), un sottosistema State Configurable Timer (SCT), due controller USB ad alta velocità, Ethernet, LCD,un controller di memoria esterno, e periferiche digitali e analogiche multiple.

Caratteristiche e vantaggi

■ Core del processore
◆ Processore ARM Cortex-M3, che funziona a frequenze fino a 180 MHz.
◆ ARM Cortex-M3 integrato in un'unità di protezione della memoria (MPU) che supporta otto regioni.
◆ ARM Cortex-M3 incorporato Nested Vectored Interrupt Controller (NVIC).
◆ Input di interruzione non mascherabile (NMI).
◆ JTAG e Serial Wire Debug, tracciamento seriale, otto punti di interruzione e quattro punti di osservazione.
◆ Supporto per il modulo di tracciamento (ETM) e il buffer di tracciamento (ETB).
◆ Timer del sistema.
■ Memoria su chip
◆ 200 kB di SRAM per l'uso di codice e dati.
◆ Multipli blocchi SRAM con accesso a bus separato.
◆ ROM da 64 kB contenente il codice di avvio e i driver del software su chip.
◆ Memoria programmabile (OTP) a 32 bit per uso generale.
■ Unità di generazione di orologi
◆ Oscillatore a cristallo con una gamma di funzionamento da 1 MHz a 25 MHz.
◆ 12 MHz oscillatore RC interno tagliato ad un'accuratezza del 1% sulla temperatura e
tensione.
◆ Oscillatore a cristallo RTC a potenza ultra bassa.
◆ Tre PLL consentono l'utilizzo della CPU fino alla velocità massima della CPU senza la necessità di
Il secondo PLL è dedicato all'USB ad alta velocità, il
il terzo PLL può essere utilizzato come PLL audio.
◆ Uscita dell'orologio.
■ periferiche digitali configurabili:
◆ Sottosistema "State Configurable Timer" (SCT) su AHB.
◆ Global Input Multiplexer Array (GIMA) consente di connettere in modo incrociato più input e
le uscite per periferiche event-driven come i timer, SCT e ADC0/1.
■ Interfacce seriali:
◆ Quad SPI Flash Interface (SPIFI) con dati a 1, 2 o 4 bit a velocità fino a
52 MB al secondo.
◆ 10/100T Ethernet MAC con interfacce RMII e MII e supporto DMA per
Supporto per IEEE 1588 time stamping/advanced time
stampaggio (IEEE 1588-2008 v2).
◆ Un'interfaccia USB 2.0 ad alta velocità Host/Device/OTG con supporto DMA e
PHY ad alta velocità su chip (USB0).
◆ Un'interfaccia USB 2.0 ad alta velocità con supporto DMA, su chip
interfaccia PHY e ULPI a piena velocità a un PHY esterno ad alta velocità (USB1).
◆?? Software di prova elettrica per l'interfaccia USB incluso nella stack USB ROM.
◆ Quattro 550 UART con supporto DMA: una UART con interfaccia modem completa; una
UART con interfaccia IrDA; tre USART supportano la modalità UART sincrona e un
Interfaccia per schede intelligenti conforme alle specifiche ISO7816.
◆ Fino a due controller C_CAN 2.0B con un canale ciascuno.
esclude il funzionamento di tutte le altre periferiche collegate allo stesso ponte bus
Figura 1 e Ref. 1.
◆ due controllori SSP con supporto FIFO e multiprotocollo.
supporto.
◆ Un'interfaccia bus I2C Fast-mode Plus con modalità monitor e con I/O a scarico aperto
Supporta velocità di trasmissione fino a
1 Mbit/s.
◆ Un'interfaccia standard I2C-bus con modalità monitor e pin standard di I/O.
◆ Due interfacce I2S con supporto DMA, ciascuna con un ingresso e un'uscita.
