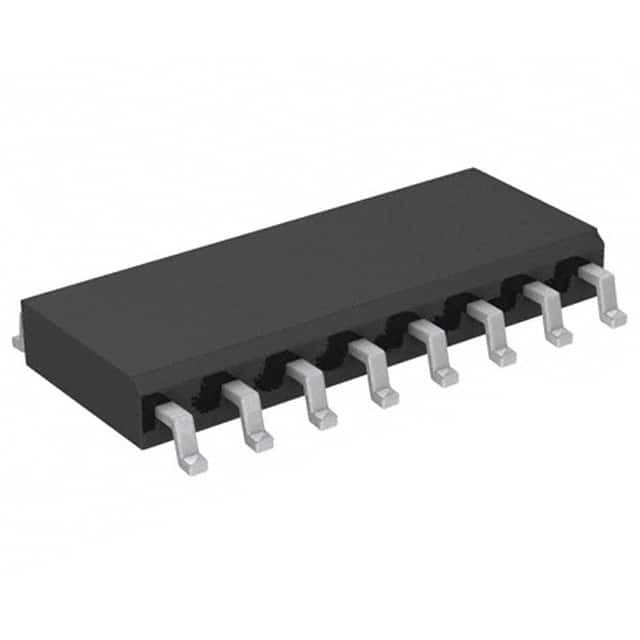

C8051F860-C-GSR IC MCU 8BIT 8KB FLASH 16SOIC Silicon Labs

[CIGNALE]

Periferie analoghe

Due paragoni

- Isteresi programmabile.
#NOME?

Monitor VDD e rivelatore di marrone

DEBUG JTAG su chip

- Il circuito di debug on-chip facilita il debug in sistema a piena velocità e non invasivo (senza emulatore richiesto!)
- Fornisce punti di interruzione, singolo passaggio, punti di osservazione, monitor di stack
- Ispezionare/modificare memoria e registri
- prestazioni superiori ai sistemi di emulazione che utilizzano chip ICE, target pod e socket
#NOME?

VOLTAGGIO di alimentazione2.7V a 3.6V

- Corrente di funzionamento tipica: 9mA @ 25MHz
- Corrente tipica in modalità di arresto: < 0,1 uA

Intervallo di temperatura: da 40°C a + 85°C

Pacchetto TQFP a 48 pin

8051-COMPATIBILE nucleo μC

- Architettura di istruzioni pipeline; esegue il 70% delle istruzioni in 1 o 2 orologi di sistema
- Fino a 25 MIPS con clock a 25 MHz
#NOME?

Memoria

- 256 byte di memoria RAM
- 8k Bytes FLASH; programmabile in sistema in 512 byte Sector

Periferie digitali

- 32 porte di ingresso/uscita (tutti 5V tolleranti con alta corrente di scarico)
- Hardware SPITM e UART porte seriali disponibili contemporaneamente
- Tre controllori di 16 bit di uso generale
- Timer dedicato per cani da guardia; reset bidirezionale

FONTI di orologeria

- Oscillatore programmabile interno (2 a 16 MHz)
- Oscillatore esterno: cristallo, RC, C o orologio
- Può passare da una sorgente di orologio all' altra; utile in modalità di risparmio energetico
