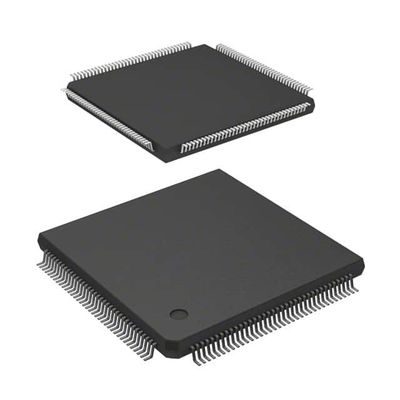

C167CRLMHABXQLA1 IC MCU 16BIT SENZA ROM 144MQFP Infineon Technologies

Introduzione

Il C167CR è un nuovo derivato della famiglia Siemens C16x di microcontrollori CMOS a singolo chip.Combina elevate prestazioni della CPU (fino a 10 milioni di istruzioni al secondo) con elevate funzionalità periferiche e capacità IO avanzateFornisce anche RAM ad alta velocità su chip e generazione di clock tramite PLL.

Microcontrollore a 16 bit C167CR

● CPU a 16 bit ad alte prestazioni con pipeline a 4 fasi
● Tempo di ciclo di istruzioni di 100 ns a 20 MHz CPU Clock
● 500 ns Multiplicazione (16 × 16 bit), 1 μs Divisione (32 / 16 bit)
● Facilità di manipolazione di bit booleani migliorate
● Ulteriori istruzioni per il supporto di HLL e sistemi operativi
● Progettazione basata su registri con banche di registri variabili multiple
● Supporto per la commutazione di contesti a ciclo unico
● Generazione dell'orologio tramite PLL su chip o tramite ingresso diretto dell'orologio
● fino a 16 MBytes di spazio di indirizzo lineare per codice e dati
● 2 KBytes di RAM interna (IRAM) sul chip
● 2 KBytes di RAM per estensione sul chip (XRAM)
● Caratteristiche del bus esterno programmabili per diversi intervalli di indirizzi
● Autobus dati esterno a 8 o 16 bit
● Bus di indirizzi/dati esterni multiplexati o demultiplexati
● Cinque segnali programmabili per la selezione dei chip
● Supporto per l'arbitrato dei bus "Hold-and-Hold-Acknowledge"
● 1024 byte Area del registro delle funzioni speciali sul chip
● Modalità di inattività e di spegnimento
● Facilità di trasferimento dati a ciclo singolo a 8 canali a motore di interruzione tramite Peripheral Event Controller (PEC)
● Sistema di interruzione a 16 livelli di priorità con 56 sorgenti, campionamento fino a 50 ns
● Convertitore A/D a 16 canali a 10 bit con tempo di conversione di 9,7 μs
● Due unità di cattura/confronto a 16 canali
● Unità PWM a 4 canali
● Due timer multifunzionale con 5 timer
● Due canali seriali (sincroni/asincroni e sincroni ad alta velocità)
● Interfaccia CAN su chip con 15 oggetti di messaggio (Full-CAN/Basic-CAN)
● Timer programmabile per cani da guardia
● Fino a 111 linee di I/O a uso generale, in parte con soglie di input selezionabili e isteresia
● Supportato da una varietà di strumenti di sviluppo come C-Compiler, Macro-Assembler Packages, Emulators, Evaluation Boards, HLL-Debuggers, Simulators, Logic Analyzer Disassemblers, Programming Boards
● Bootstrap loader su chip
● 144-Pin MQFP Package (EIAJ)
