C8051F301-GM IC MCU 8BIT 8KB FLASH 11QFN Silicon Labs

Visualizzazione del sistema

I dispositivi C8051F300/1/2/3/4/5 sono MCU a sistema di segnale misto su chip completamente integrati. Le caratteristiche evidenziate sono elencate di seguito. Si rimanda alla tabella 1.1 a pagina 14 per la selezione delle caratteristiche specifiche del prodotto.

• Core di microcontrollore compatibile con il sistema 8051 (fino a 25 MIPS)
• Interfaccia di debug in sistema, a piena velocità e non invasiva (on-chip)
• ADC a 11 canali a 500 kps a 8 bit con preamplificatore di guadagno programmabile e multiplexatore analogo
(solo C8051F300/2)
• Oscillatore interno programmabile di precisione a 25 MHz
•Fino a 8 kB di memoria Flash su chip
• 256 byte di memoria RAM su chip
•interfacce seriali SMBus/I2C e UART avanzate implementate in hardware
• Tre timer a 16 bit di uso generale
• Matrice di contatori/timer programmabile (PCA) con tre moduli di cattura/confronto e timer di controllo
funzione
• On-chip reset power-on, monitor VDD e sensore di temperatura
• Comparatore di tensione su chip
• Porta I/O a byte (5 V tollerante)

Periferie analoghe

- ADC a 8 bit (solo F300/2)
• Fino a 500 kps
• Fino a 8 input esterni
• Guadagni dell'amplificatore programmabili di 4, 2, 1 e 0.5
• VREF da pin esterno o VDD
• Sensore di temperatura integrato
• Input di avvio della conversione esterna
- Comparatore.
• Isteresis programmabile e tempo di risposta
• Configurabile come fonte di interruzione o di ripristino
• bassa corrente (< 0,5 μA)

Debug sul chip
- Il circuito di debug on-chip facilita il debug in-system a piena velocità e non invasivo (non è richiesto un emulatore)
- Fornisce punti di interruzione, singolo passo, ispezione/modifica memoria e registri
- prestazioni superiori rispetto ai sistemi di emulazione che utilizzano chip ICE, capsule di destinazione e socket
- Kit di sviluppo completo

Tensione di alimentazione da 2,7 a 3,6 V
- corrente di funzionamento tipica: 6,6 mA @ 25 MHz; 14 μA @ 32 kHz
- Corrente tipica di arresto: 0,1 μA
- Intervallo di temperatura: ¥40 a +85 °C

Core ad alta velocità 8051 μc

- architettura di istruzioni pipeline; esegue il 70% delle istruzioni in 1 o 2 orologi di sistema
- Fino a 25 MIPS con clock a 25 MHz
- Gestore di interruzioni esteso

Memoria
- 256 byte di memoria RAM interna
- Flash fino a 8 kB (F300/1/2/3), 4 kB (F304) o 2 kB (F305); 512 byte sono riservati nei dispositivi da 8 kB

Periferie digitali
- 8 porte di ingresso/uscita; tutte a 5 V tolleranti con elevata corrente del lavandino
- Porte seriali UART e SMBusTM potenziate hardware
- Tre contatori/timer a 16 bit di uso generale
- 16-bit programmabile contatore array (PCA) con tre moduli di cattura/confronto
- modalità orologio in tempo reale utilizzando PCA o timer e sorgente di orologio esterno

Fonti dell'orologio
- Oscillatore interno: 24,5 MHz con accuratezza ± 2% supporta il funzionamento UART
- Oscillatore esterno: cristallo, RC, C, o orologio (1 o 2 modalità pin)
- Può passare da una sorgente di orologeria all'altra; utile nelle modalità di risparmio energetico

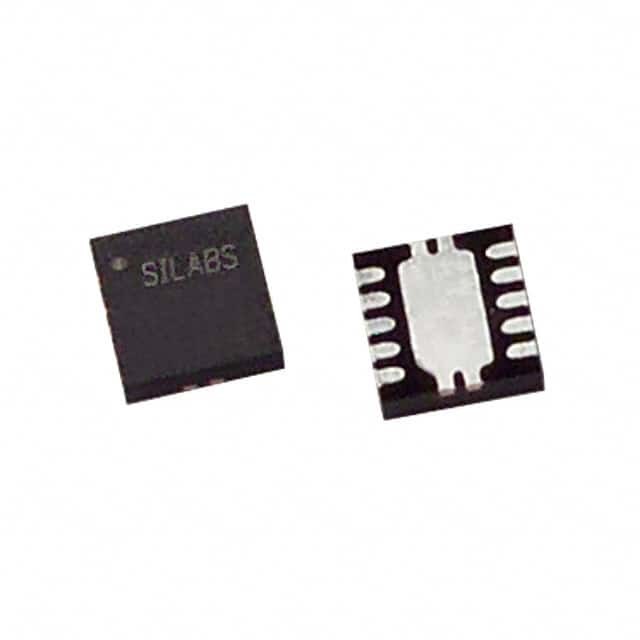

11-Pin Quad Flat No Lead (QFN) RoHS Package
- 3 x 3 mm PWB impronta
