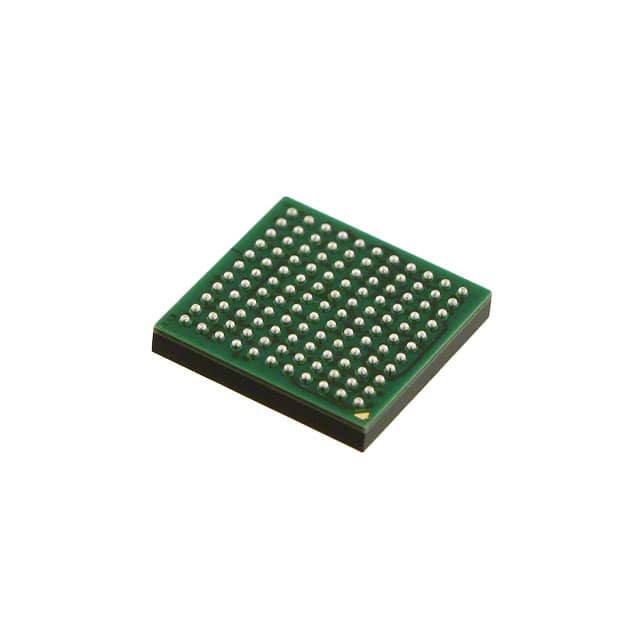

MK51DX128CMC7 IC MCU 32B 128KB FLASH 121MAPBGA N✖P USA Inc.

Caratteristiche

• Caratteristiche operative
¢ Intervallo di tensione: da 1,71 a 3,6 V
¢ Intervallo di tensione di scrittura flash: da 1,71 a 3,6 V
-40 a 85°C
• Prestazioni
- Core ARM Cortex-M4 fino a 100 MHz con istruzioni DSP che forniscono 1,25 Dhrystone MIPS per MHz
• Memorie e interfacce di memoria
- Memoria flash di programma fino a 512 KB su dispositivi non FlexMemory
¢ Memoria flash di programma fino a 256 KB sui dispositivi FlexMemory
FlexNVM fino a 256 KB su dispositivi FlexMemory
4 KB di FlexRAM su dispositivi FlexMemory
¢ Fino a 128 KB di RAM
Interfaccia di programmazione seriale (EzPort)
• Orologi
Oscillatore a cristallo da 3 a 32 MHz
Oscillatore a cristallo a 32 kHz
Generatore di orologi multiuso
• periferiche del sistema
¢ Múltipli modalità a bassa potenza per garantire l'ottimizzazione della potenza in base alle esigenze dell'applicazione
Unità di protezione della memoria con protezione multimaster
Controller DMA a 16 canali, supportando fino a 63 fonti di richiesta
¢ monitor esterno per cani da guardia
– Software watchdog
Unità di risveglio a bassa perdita
• Moduli di sicurezza e integrità
Il modulo CRC hardware per supportare i controlli ciclici rapidi di ridondanza
Numero di identificazione univoco (ID) a 128 bit per chip
• Interfaccia uomo-macchina
Controller LCD a segmento con supporto fino a 40 piani anteriori e 8 piani posteriori, o 44 piani anteriori e 4 piani posteriori, a seconda delle dimensioni del pacchetto
Interfaccia hardware touch sensor (TSI) a bassa potenza
Input/output di uso generale
• Moduli analogici
2 ADC SAR a 16 bit
L'amplificatore di guadagno programmabile (PGA) (fino a x64) integrato in ogni ADC
Due DAC a 12 bit
2 amplificatori operativi
2 amplificatori di transimpedenza
- tre comparatori analogici (CMP) contenenti un DAC a 6 bit e un ingresso di riferimento programmabile
️ Voltaggio di riferimento
• Timer
¢ Blocco di ritardo programmabile
Controllo motore otto canali/uso generale/timer PWM
- Due decodificatori quadrati di 2 canali
¢ Timer di interruzione periodici
– 16-bit low-power timer
¢ trasmettitore modulatore portante
¢ Orologio in tempo reale
• Interfacce di comunicazione
Controller On-the-Go USB a velocità completa/bassa con ricevitore on-chip
3 moduli SPI
2 moduli I2C
5 moduli UART
Controller di host digitale sicuro (SDHC)
Modulo I2S
