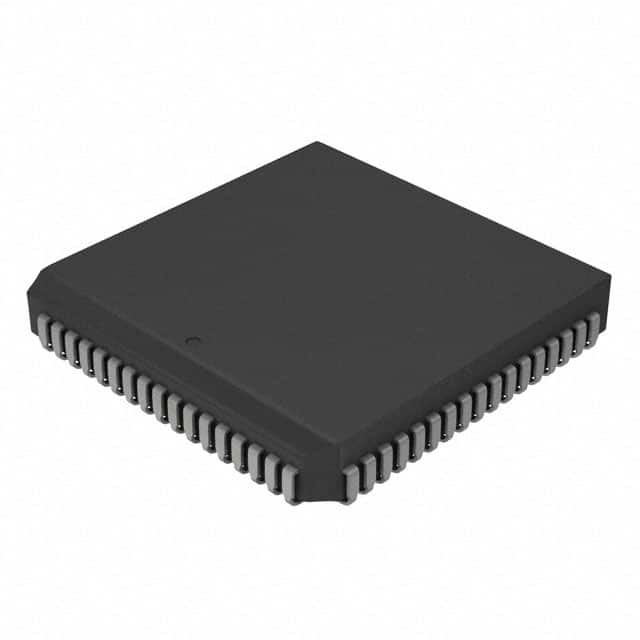

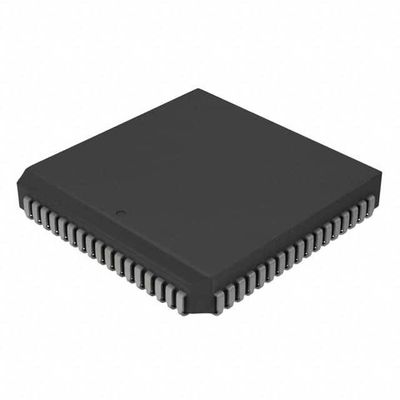

PIC18C801-I/L IC MCU 8BIT ROMLESS 84PLCC Tecnologia a microchip

Visualizzazione dell'apparecchio

Il presente documento contiene informazioni specifiche per i due dispositivi seguenti:

1. PIC18C601

2. PIC18C801

Il PIC18C601 è disponibile in pacchetti TQFP a 64 pin e PLCC a 68 pin.

Una panoramica delle caratteristiche è riportata nella tabella 1-1.
I diagrammi dei blocchi dei dispositivi sono riportati nella Figura 1-1 per la configurazione a 64/68 pin e nella Figura 1-2 per la configurazione a 80/84 pin.

CPU RISC ad alte prestazioni:

• Set di istruzioni per l'architettura ottimizzata per il compilatore C
• Memoria di programma lineare con indirizzo fino a 2 Mbytes
• Memoria di dati lineare con indirizzamento fino a 4 Kbyte
• Fino a 160 ns di ciclo di istruzione:
- DC - ingresso di clock a 25 MHz
- 4 MHz - 6 MHz ingresso di clock con PLL attivo
• istruzioni a 16 bit, percorso di dati a 8 bit
• Livelli di priorità delle interruzioni
• Multiplicatore hardware a ciclo singolo 8 x 8

Caratteristiche periferiche:

• Codice di corrente elevata/sorgente 25 mA/25 mA
• Fino a 47 pin di I/O con controllo di direzione individuale
• Tre perni di interruzione esterni
• Modulo Timer0: timer/contatore a 8 bit/16 bit con prescaler programmabile a 8 bit
• Modulo Timer1: 16-bit timer/counter (base temporale per la CCP)
• Modulo Timer2: timer/contatore a 8 bit con registro di periodi a 8 bit
• Modulo Timer3: timer/contatore a 16 bit
• Opzione di orologio per oscillatore secondario - Timer1/Timer3
• Due moduli di cattura/confronto/PWM (CCP) possono essere configurati come:
- Input di cattura: 16 bit, risoluzione massima 10 ns
- Compare è a 16 bit, risoluzione massima 160 ns (TCY)
- Uscita PWM: risoluzione PWM da 1 a 10 bit Max. Frequenza PWM. @:
Risoluzione a 8 bit = 99 kHz
Risoluzione a 10 bit = 24,4 kHz
• Master Synchronous Serial Port (MSSP) con due modalità di funzionamento:
- SPITM a 3 fili (supporta tutte le 4 modalità SPI)
- I2CTM Master e Slave mode
• Modulo USART indirizzabile: supporta l'interruzione sul bit di indirizzo

Caratteristiche analogiche avanzate:

• modulo di conversione analogico-digitale (A/D) a 10 bit con:
- Tasso di campionamento rapido
- Conversione disponibile durante il sonno
- DNL = ±1 LSb, INL = ±1 LSb
- Fino a 12 canali disponibili
• Modulo di rilevamento a bassa tensione programmabile (LVD)
#NOME?

Caratteristiche speciali del microcontrollore:

• Power-on Reset (POR), Power-up Timer (PWRT) e Oscillator Start-up Timer (OST)
• Watchdog Timer (WDT) con il proprio oscillatore RC on-chip
• RAM Boot integrata per l'applicazione boot loader
• modalità di interfaccia della memoria esterna a 8 o 16 bit
• Fino a due segnali di selezione del chip programmabili software (CS1 e CS2)
• Un segnale di selezione di I/O (CSIO) su chip programmabile per l'espansione I/O mappata in memoria
• modalità SLEEP a risparmio energetico
• Diverse opzioni di oscillatore, tra cui:
- 4X Phase Lock Loop (di oscillatore primario)
- Input dell'orologio dell'oscillatore secondario (32 kHz)

Tecnologia CMOS:

• Tecnologia CMOS a bassa potenza e ad alta velocità
• Progettazione completamente statica
• Ampia gamma di tensione di funzionamento (2.0V a 5.5V)
• Intervalli di temperatura industriali e estesi
• Basso consumo energetico
