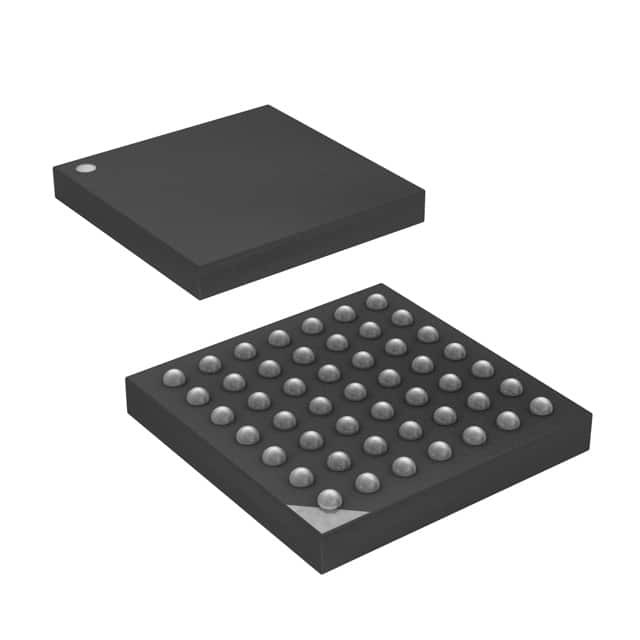

ATMEGA324PA-CU IC MCU 8BIT 32KB FLASH 49VFBGA Tecnologia microchip

Visualizzazione

L'ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P è un microcontrollore CMOS a 8 bit a bassa potenza basato sull'architettura RISC avanzata AVR.,l'ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P raggiunge portate che si avvicinano a 1 MIPS per MHz, consentendo al progettista del sistema di ottimizzare il consumo di energia rispetto alla velocità di elaborazione.

Caratteristiche

• Microcontrollore AVR® a 8 bit ad alte prestazioni e a bassa potenza
• Architettura RISC avanzata
131 Instruzioni efficaci La maggior parte delle esecuzioni a ciclo di un'ora
32 x 8 Registri di lavoro a scopo generale
 Funzionamento completamente statico
¢ Fino a 20 MIPS a 20 MHz
¢ Multiplicatore a 2 cicli su chip
• Segmenti di memoria non volatili ad alta resistenza
16/32/64/128K byte di memoria di programmazione flash auto-programmabile
¢ 512B/1K/2K/4K byte EEPROM
¢ 1/2/4/16K byte SRAM interna
¢ Cicli di scrittura/cancellazione: 10.000 Flash/ 100.000 EEPROM
Ritenzione dei dati: 20 anni a 85°C/ 100 anni a 25°C (1)
Sezione di codice di avvio opzionale con bit di blocco indipendenti
Programmazione in sistema da parte del programma di avvio del chip
Vero funzionamento di lettura-scrittura
¢ Programmazione di blocco per la sicurezza del software
• Interfaccia JTAG (IEEE standard 1149.1 conforme)
Capacità di scansione di confine secondo lo standard JTAG
Supporto esteso per il debug sul chip
Programmazione di Flash, EEPROM, Fuse e Lock Bits attraverso l'interfaccia JTAG
• Caratteristiche periferiche
Due timer/contatori a 8 bit con prescaler separati e modalità di confronto
Un timer/controllore a 16 bit con prescaler separato, modalità di confronto e modalità di cattura
¢ Contatore in tempo reale con oscillatore separato
6 canali PWM
- 8 canali, 10 bit
Modalità differenziale con guadagno selezionabile a 1x, 10x o 200x
Interfaccia seriale a due fili orientata ai byte
¢ Due USART di serie programmabili
Interfaccia seriale SPI master/slave
Timer di controllo programmabile con oscillatore separato su chip
Comparatore analogico su chip
Interrompere e svegliare al cambio di spilla
• Caratteristiche speciali del microcontrollore
– Power-on Reset and Programmable Brown-out Detection
Oscillatore RC calibrato interno
Fonti di interruzione esterne e interne
6 modalità di sonno: in modalità di riposo, riduzione del rumore ADC, risparmio energetico, spegnimento, standby e
Standby prolungato
• I/O e pacchetti
32 linee di I/O programmabili
️ 40 pin PDIP, 44 TQFP, 44 VQFN/QFN/MLF
¢ 44-pad DRQFN
️ 49 palle VFBGA
• Voltaggi di funzionamento
¥ 1,8 - 5,5 V
• Gradi di velocità
0 - 4 MHz @ 1,8 - 5,5V
0 - 10 MHz @ 2,7 - 5,5V
0 - 20 MHz @ 4,5 - 5,5V
• Consumo di energia a 1 MHz, 1,8 V, 25°C
Attivo: 0,4 mA
¢ Modalità di disattivazione: 0,1 μA
¢ modalità di risparmio energetico: 0,6μA (compreso il RTC a 32 kHz)
