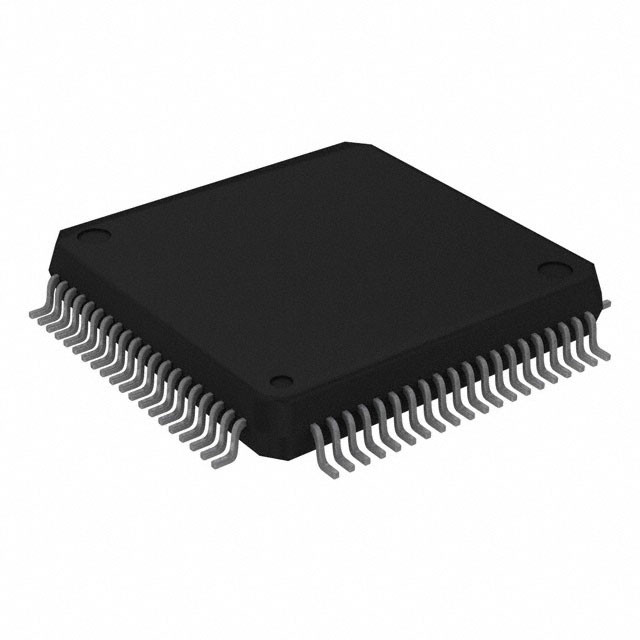

R5F111NJALA#U0 IC MCU 16BIT 256KB FLASH 85VFLGA Renesas Electronics America Inc.

Caratteristiche

Tecnologia a bassa potenza
• funzionamento da 1,8 V a 5,5 V da un'unica alimentazione
• Stop (RAM mantenuta): 0,23 μA, (LVD abilitato): 0,31 μ
• Snooze: 0,7 mA (UART), 1,20 mA (ADC)
• Funzionamento: 63 μA/MHz

Core della CPU RL78 a 16 bit

• Fornisce 31 DMIPS a frequenza operativa massima di 24 MHz
• Esecuzione delle istruzioni: l'86% delle istruzioni può essere eseguito in 1 o 2 cicli di orologeria
• CISC Architecture (Harvard) con una pipeline a 3 fasi
• Multiplicare siglato e non siglato: risultato da 16 x 16 a 32 bit in 1 ciclo di orologeria
• MAC: risultato da 16 x 16 a 32 bit in 2 cicli di orologeria
• cambiatore a canna da 16 bit per il cambio e la rotazione in 1 ciclo di orologeria
• funzione di debug a 1 filo su chip

Memoria flash principale

• Densità: da 2 KB a 16 KB
• Dimensione del blocco: 1 KB
• Memoria flash a singola tensione su chip con protezione da cancellazione/scrittura a blocchi

Memoria flash dati

• Data Flash con funzionamento in background
• Dimensione del flash dei dati: 2 KB
• Cicli di cancellazione: 1 milione (in genere)
• Voltaggio di cancellazione/programmazione: da 1,8 V a 5,5 V RAM
• Opzioni di dimensioni da 256 B a 1,5 KB
• Supporta operandi o istruzioni
• Ritenzione di backup in tutte le modalità

Oscillatore ad alta velocità Oscillatore

• 24 MHz con una precisione di +/- 1% sulla tensione (da 1,8 V a 5,5 V) e sulla temperatura (da - 20 °C a 85 °C)
• Impostazioni preconfigurate: 24 MHz, 16 MHz, 12 MHz, 8 MHz, 6 MHz, 4 MHz, 3 MHz, 2 MHz e 1 MHz

Ripristino e gestione delle forniture

• Monitor/generatore di riavvio dell'alimentazione (POR)
• rilevamento di bassa tensione (LVD) con 12 opzioni di impostazione (funzione di interruzione e/o ripristino)
