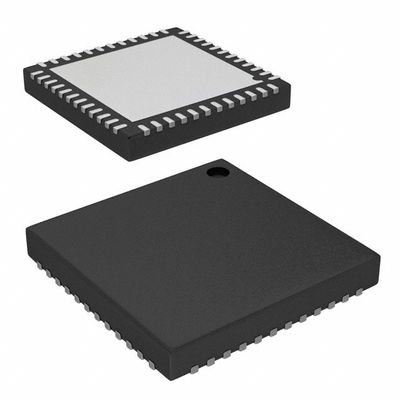

MCU IN CI CY8C3246LTI-162T 8BIT 64KB FLASH 48QFN Infineon Technologies

Descrizione generale

Con la sua gamma unica di blocchi configurabili, PSoC® 3 è una vera soluzione a livello di sistema che fornisce funzioni periferiche microcontrollore (MCU), memoria, analogiche e digitali in un unico chip.La famiglia CY8C32 offre un metodo moderno di acquisizione del segnaleLa capacità analogica si estende dalla gamma delle termocoppie (vicino alle tensioni CC) ai segnali ultrasonici.

Caratteristiche

■ Core CPU 8051 a ciclo singolo
D funzionamento a corrente continua a 50 MHz
□ Moltiplicare e dividere le istruzioni
□ Memoria flash per programmi, fino a 64 KB, 100.000 cicli di scrittura, conservazione di 20 anni e molteplici funzioni di sicurezza
□ Cache flash di 512 byte
□ Codice di correzione degli errori flash (ECC) o memoria di configurazione fino a 8 KB
□ Fino a 8 KB di SRAM
□ Memoria programmabile a sola lettura (EEPROM) cancellabile elettricamente fino a 2 KB, cicli di 1 M e conservazione di 20 anni
□ accesso di memoria diretta (DMA) a 24 canali con accesso di bus AHB[1] multilivello
• Descritori e priorità a catena programmabili
• Supporto per il trasferimento di 32 bit ad alta larghezza di banda
■ Basse tensioni, potenza ultra bassa
□ Ampia gamma di tensione di funzionamento: da 0,5 a 5,5 V
□ Regulatore di potenziamento ad alta efficienza da 0,5 V a 1,8 V a 5,0 V
□ 0,8 mA a 3 MHz, 1,2 mA a 6 MHz e 6,6 mA a 50 MHz
□ modalità a bassa potenza, tra cui:
• modalità di riposo da 1 μA con interruzione dell'orologio in tempo reale (RTC) e del rilevamento a bassa tensione (LVD)
• modalità di letargo di 200 nA con ritenzione della RAM
■ Sistema di I/O versatile
□ da 28 a 72 I/O (62 GPIO, otto input/output speciali (SIO), due USBIO[2])
□ Qualsiasi GPIO su qualsiasi periferica digitale o analogica
□ Azionamento diretto LCD da qualsiasi GPIO, fino a 46×16 segmenti [2]
□ Supporto CapSense® da qualsiasi GPIO[3]
D tensioni di interfaccia I/O da 1,2 a 5,5 V, fino a quattro domini
□ IRQ mascherabile e indipendente su qualsiasi pin o porta
□ Input di logica transistorico-transistorico (TTL)
□ Tutti i GPIO configurabili come deflusso aperto alto/basso, pull-up/pull-down, High Z o potenza alta
□ Configurabile stato del pin GPIO al reset di accensione (POR)
□ 25 mA di abbassamento sul SIO
■ periferiche digitali
D blocchi digitali universali (UDB) da 16 a 24 a base di PLD programmabili
□ Full-speed (FS) USB 2.0 12 Mbps con oscillatore interno [2]
□ Fino a quattro timer, contatori e blocchi PWM a 16 bit configurabili
□ Biblioteca di periferiche standard
• Timer, contatori e PWM a 8-, 16-, 24- e 32-bit
• Interfaccia periferica seriale (SPI), ricevitore universale di trasmettitori asincroni (UART) e I2C
• Numerosi altri disponibili in catalogo
□ Biblioteca di periferiche avanzate
• controllo ciclico della ridondanza (CRC)
• Generatore di pseudo sequenze casuali (PRS)
• Bus della rete di interconnessione locale (LIN) 2.0
• Decodificatore quadrato
■ periferiche analogiche (1,71 V VDDA 5,5 V)
□ 1,024 V ± 0,9 per cento di tensione interna di riferimento da 40°C a + 85°C
□ ADC delta-sigma configurabile con risoluzione da 8 a 12 bit
• Stadio di guadagno programmabile: da ×0,25 a ×16
• modalità a 12 bit, 192 kps, rapporto segnale/rumore e distorsione 66 dB (SINAD), ±1 bit INL/DNL
□ Un IDAC a 8 bit e 8 Msp o un VDAC a 1 Msp
□ Due comparatori con tempo di risposta di 95 ns
□ Supporto di CapSense
■ Programmazione, debug e tracciabilità
□ Interfacce JTAG (4 fili), SWD (2 fili) e SWV (single wire viewer)
□ Otto indirizzi e un punto di interruzione dei dati
□ Buffer di traccia di istruzioni da 4 KB
□ programmazione bootloader supportata tramite I2C, SPI, UART, USB e altre interfacce
■ Precisione, programmabilità
□ Oscillatore interno da 3 a 24 MHz su tutta la gamma di temperatura e tensione
□ Oscillatore cristallino da 4 a 25 MHz per la precisione del PPM cristallino
□ Generazione di orologi PLL interni fino a 50 MHz
□ Oscillatore a cristalli da 32.768 kHz
□ Oscillatore interno a bassa potenza a 1, 33 e 100 kHz
■ Temperatura e imballaggio
D temperatura industriale da 40°C a +85°C
□ 48-pin SSOP, 48-pin QFN, 68-pin QFN e 100-pin TQFP pacchetto opzioni
