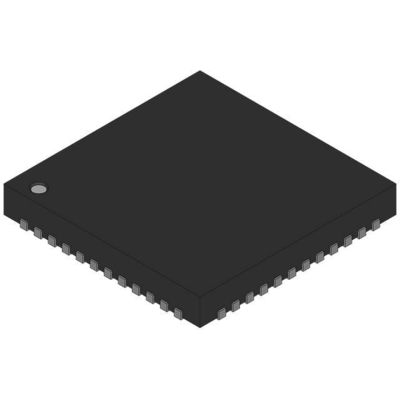

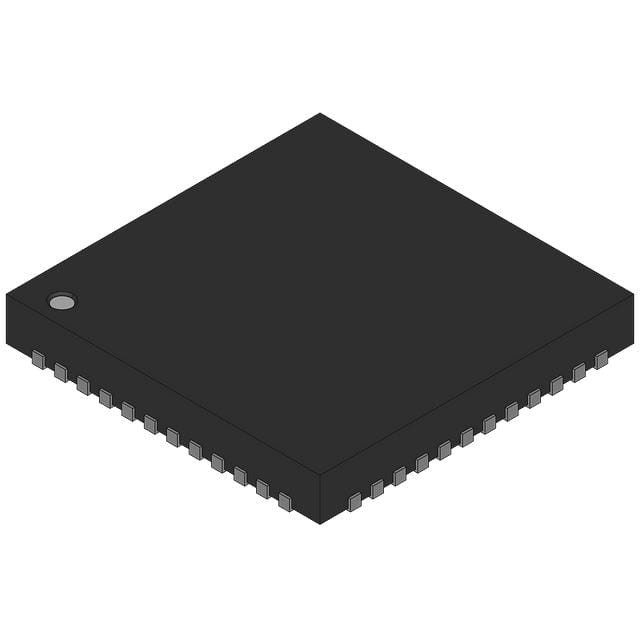

AT32UC3L016-ZAUT IC MCU 32BIT 16KB FLASH 48QFN Atmel

Descrizione

L'Atmel® AVR® AT32UC3L0128/256 è un microcontrollore sistema-on-chip completo basato sul processore AVR32 UC RISC che funziona a frequenze fino a 50 MHz.AVR32 UC è un microprocessore RISC a 32 bit ad alte prestazioni, progettato per applicazioni embedded a basso costo, con particolare attenzione al basso consumo energetico, all'elevata densità di codice e alle elevate prestazioni.
Il processore implementa un'unità di protezione della memoria (MPU) e un controller di interruzione veloce e flessibile per supportare sistemi operativi moderni e in tempo reale.L'unità di accesso sicuro (SAU) è utilizzata insieme all'MPU per fornire la sicurezza e l'integrità richieste..

Caratteristiche

• Microcontrollore Atmel® AVR® a 32 bit ad alte prestazioni e a bassa potenza
¢ Set di istruzioni RISC monociclo compatto, comprese le istruzioni DSP
️ Instruzioni di lettura-modifica-scrittura e manipolazione di bit atomici
Performance
• Fino a 64DMIPS in esecuzione a 50MHz da Flash (1 Flash Wait State)
• Fino a 36DMIPS in esecuzione a 25MHz da Flash (0 Flash Wait State)
Unità di protezione della memoria (MPU)
• Secure Access Unit (SAU) che fornisce protezione periferica definita dall'utente
• Tecnologia picoPower® per un consumo di energia estremamente basso
• Sistema di autobus a più gerarchie
 Trasferimenti di dati ad alte prestazioni su bus separati per una maggiore prestazione
12 canali DMA periferici migliorano la velocità della comunicazione periferica
• Flash interno ad alta velocità
Versioni 256Kbyte e 128Kbyte
¢ Accesso a ciclo singolo fino a 25 MHz
La tecnologia FlashVault consente il supporto di librerie sicure pre-programmate per le applicazioni degli utenti finali
️ Buffer di Prefetch che ottimizza l'esecuzione delle istruzioni alla velocità massima
- 100.000 cicli di scrittura, capacità di conservazione dei dati di 15 anni
- Blocchi di sicurezza flash e area di configurazione definita dall'utente
• SRAM interna ad alta velocità, accesso a ciclo singolo a piena velocità
32Kbytes
• Interrupt Controller (INTC)
Servizio di interruzione a bassa latenza con priorità programmabile
• Controller di interruzione esterno (EIC)
• Sistema di eventi periferici per la comunicazione diretta tra periferiche
• Funzioni del sistema
¢ Gestore di energia e orologio
Controllo di risparmio energetico sonnambulismo
L'oscillatore RC del sistema interno (RCSYS)
Oscillatore a 32 KHz
Oscillatore multiuso, ciclo bloccato in fase (PLL) e ciclo bloccato in frequenza digitale (DFLL)
• Timer per cani da guardia (WDT)
• Timer asincrono (AST) con capacità di cronometraggio in tempo reale
Supporto per la modalità contatore o calendario
• Frequenzimetro (FREQM) per misurare con precisione la frequenza dell'orologio
• Sei canali a 16 bit Timer/Counter (TC)
Input di orologio esterno, PWM, cattura e varie capacità di conteggio
• Canali PWM su tutti i pin di I/O (PWMA)
PWM a 8 bit con orologio sorgente fino a 150 MHz
• Quattro ricevitori/trasmettitori universali sincroni/asincroni (USART)
Generatore di Baudrate indipendente, supporto per SPI
Supporto per la stretta di mano hardware
• Un'interfaccia periferica seriale master/slave (SPI) con segnali di selezione del chip
Può essere indirizzato fino a 15 schiavi SPI
• Due interfacce master e due slave a due fili (TWI), compatibili con I2C a 400 kbit/s
• Un convertitore analogico-digitale (ADC) a 8 canali con risoluzione fino a 12 bit
Sensore di temperatura interna
• Otto comparatori analogici (AC) con rilevamento opzionale delle finestre
• Modulo Capacitive Touch (CAT)
Atmel® AVR® QTouch® e Atmel® AVR® QMatrix Touch Acquisition
Supporta la cattura QTouch e QMatrix da sensori capacitivi touch
• Supporto per la libreria QTouch
Buttoni, slider e ruote a tocco con capacità
Acquisizione di QTouch e QMatrix
• Sistema di debug non intrusivo su chip
- Nexus classe 2+, controllo del tempo di esecuzione, dati non intrusivi e tracciamento del programma.
Interfaccia di tracciamento e debug di programmazione a filo singolo Muxed con pin di reset
¢ NanoTrace fornisce capacità di tracciamento tramite JTAG o aWire Interface
• 48 pin TQFP/QFN/TLLGA (36 pin GPIO)
• Cinque pin di I/O ad alta potenza
• Fornitore di corrente singolo da 1,62-3,6 V
