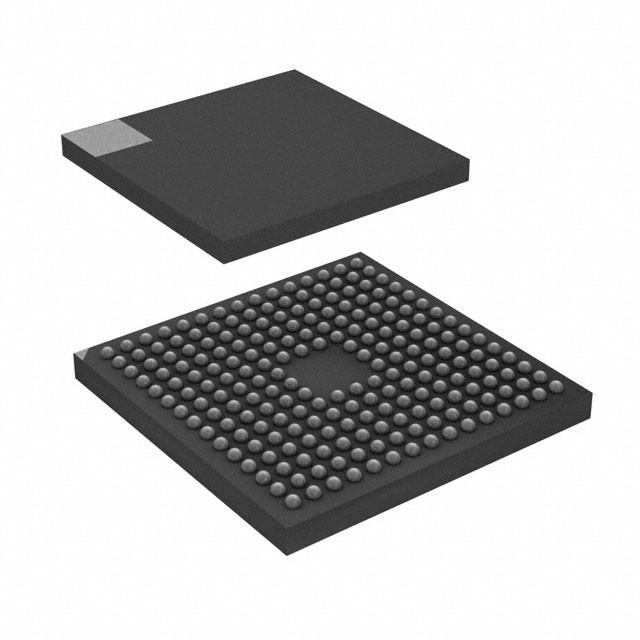

STM32F746NGH6 IC MCU 32BIT 1MB FLASH 216TFBGA STMicroelettronica

Descrizione

I dispositivi STM32F745xx e STM32F746xx sono costruiti attorno al core RISC ARM® Cortex®-M7 a 32 bit ad alte prestazioni, in grado di funzionare fino a 216 MHz.Il nucleo Cortex®-M7 ha una singola unità a virgola galleggiante (SFPU) che supporta tutte le istruzioni e i formati di elaborazione dati ARM® singleprecisionInclude anche un set completo di istruzioni DSP e un'unità di protezione della memoria (MPU), che migliora la sicurezza del programma.I dispositivi STM32F745xx e STM32F746xx incorporano memorie incorporate ad alta velocità con una memoria Flash fino a 1 Mbyte, 320 Kbyte di SRAM (di cui 64 Kbyte di Data TCM RAM per i dati critici in tempo reale), 16 Kbyte di istruzioni TCM RAM (per le routine critiche in tempo reale),4 Kbyte di SRAM di riserva disponibili in modalità a minor consumo, e una vasta gamma di I/O e periferiche avanzate collegate a due bus APB, due bus AHB,una matrice di bus multi-AHB a 32 bit e un'interconnessione AXI a più strati per l'accesso alle memorie interne ed esterne.

Caratteristiche

• Core: CPU ARM® Cortex®-M7 a 32 bit con FPU, acceleratore adattivo in tempo reale (ART AcceleratorTM) e cache L1: cache dati da 4KB e cache istruzioni da 4KB,che consente l'esecuzione allo stato di attesa 0 da memoria Flash incorporata e da memorie esterne, frequenza fino a 216 MHz, MPU, 462 DMIPS/2.14 DMIPS/MHz (Dhrystone 2.1), e istruzioni DSP.
• Ricordi
- Fino a 1 MB di memoria flash
1024 byte di memoria OTP
¢ SRAM: 320KB (compresi 64KB di dati TCM RAM per i dati critici in tempo reale) + 16KB di istruzioni TCM RAM (per le routine critiche in tempo reale) + 4KB di SRAM di backup (disponibile nelle modalità a bassa potenza)
Controller di memoria esterna flessibile con bus dati fino a 32 bit: memoria SRAM, PSRAM, SDRAM/LPSDR, memoria NOR/NAND
• Quad-SPI a doppia modalità
• Interfaccia parallela LCD, modalità 8080/6800
• Controller LCD-TFT fino a risoluzione XGA con Chrom-ART AcceleratorTM dedicato per la creazione di contenuti grafici migliorati (DMA2D)
• Gestione dell'orologio, del ripristino e dell'approvvigionamento
¥ 1.7 V a 3.6 V di alimentazione e di I/O
¢ POR, PDR, PVD e BOR
¢ alimentazione USB dedicata
Oscillatore a cristallo da 4 a 26 MHz

Oscillatore a 32 kHz per RTC con taratura
¢ RC interno a 32 kHz con calibrazione
• A bassa potenza
¢ modalità di riposo, di arresto e di standby
Fornitura VBAT per RTC, registri di backup 32×32 bit + SRAM di backup 4KB
• 3×12 bit, 2,4 MSPS ADC: fino a 24 canali e 7,2 MSPS in modalità triple interleaved
• convertitori D/A a 2×12 bit
• Fino a 18 timer: fino a tredici timer a 16 bit (1x timer a 16 bit a bassa potenza disponibile in modalità Stop) e due timer a 32 bit,ciascuna con fino a 4 ingressi di codificatore IC/OC/PWM o contatore di impulsi e quadratura (incrementale). Tutti i 15 timer in esecuzione fino a 216 MHz. 2x guardie, SysTick timer

• DMA di uso generale: controllore DMA a 16 flussi con FIFO e supporto a scoppio
• Modalità di debug
Interfacce SWD e JTAG
¢ Cortex®-M7 Trace MacrocellTM
• Fino a 168 porte di I/O con capacità di interruzione
Fino a 164 I/O veloci fino a 108 MHz
I/O con tolleranza a 166 V
• Fino a 25 interfacce di comunicazione
Fino a 4 interfacce I2C (SMBus/PMBus)
Fino a 4 USARTs/4 UARTs (27 Mbit/s, interfaccia ISO7816, LIN, IrDA, controllo modem)
Fino a 6 SPI (fino a 50 Mbit/s), 3 con muxed simplex I2S per la precisione di classe audio tramite PLL audio interno o orologio esterno
2 x ISC (interfaccia audio seriale)
2 × CAN (2.0B attivo) e interfaccia SDMMC
Interfaccia SPDIFRX
¢ HDMI-CEC
• Connettività avanzata
¢ Dispositivo USB 2.0 a piena velocità/host/controllore OTG con PHY integrato
¢ Dispositivo USB 2.0 ad alta velocità/full speed/host/OTG controller con DMA dedicato, PHY e ULPI on-chip a piena velocità
10/100 Ethernet MAC con DMA dedicato: supporta hardware IEEE 1588v2, MII/RMII
• Interfaccia per telecamere parallele da 8 a 14 bit fino a 54 Mbyte/s
• Generatore di numeri casuali
• Unità di calcolo CRC
• RTC: precisione di secondo, calendario hardware
• ID unico a 96 bit
