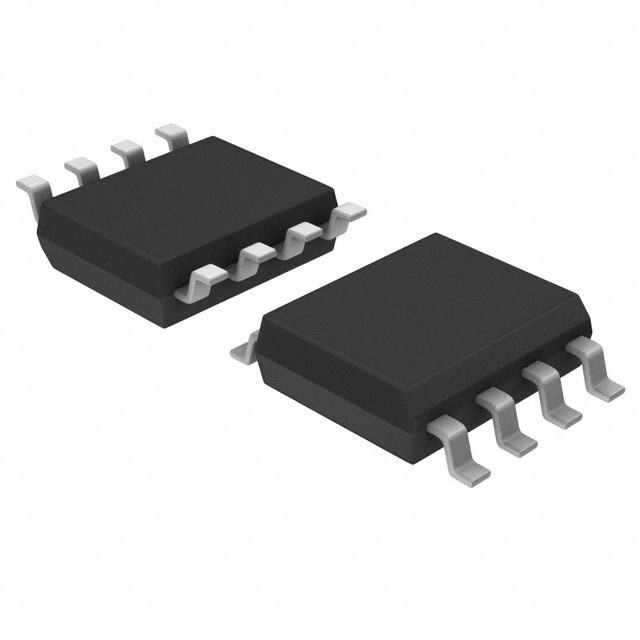

MC9S08PL4CSC IC MCU 8BIT 4KB FLASH 8SOIC N✖P USA Inc.

Caratteristiche chiave

• Unità di elaborazione centrale (CPU) S08 a 8 bit
️ Bus fino a 20 MHz a 2,7 V a 5,5 V di diametro
gamma di temperature compresa tra -40 °C e 105 °C
Supporta fino a 40 fonti di interruzione/risistemazione
Supporto di interruzioni annidate fino a quattro livelli

¢ fino a 16 KB di lettura/programmazione/cancellazione in flash
tensione di funzionamento e temperatura
¢ EEPROM fino a 256 byte; settore di cancellazione di 2 byte;
programma e cancella mentre esegui flash

Protezione dell'accesso al flash e alla RAM
• Modi di risparmio energetico
Un'unica modalità di arresto a bassa potenza; attesa di potenza ridotta
modalità
¢ Registro di orologi abilitati per dispositivi periferici può disattivare orologi a
moduli non utilizzati, riducendo le correnti; consente agli orologi di
restano abilitati a determinate periferiche in modalità stop3
• Orologi
Oscillatore (XOSC) - Pierce a ciclo
oscillatore; risonatore in cristallo o in ceramica
31.25 kHz a 39.0625 kHz o 4 MHz a 20 MHz
¢ sorgente di orologio interno (ICS) - contenente una frequenza
a circuito chiuso (FLL) controllato da un dispositivo interno o esterno
riferimento; taglio di precisione del riferimento interno
consentendo una deviazione dell'1% nell'intervallo di temperatura pari a 0
°C a 70 °C e una deviazione del 2% su tutta la superficie
temperatura di funzionamento: fino a 20 MHz
• Protezione del sistema
¢ Cane da guardia con sorgente di orologio indipendente
¢ rilevamento di bassa tensione con ripristino o interruzione;
punti di viaggio selezionabili
¢ rilevamento illegale del codice operativo con reset
¢ Rilevazione di indirizzi illegali con ripristino
• Sostegno allo sviluppo
Interfaccia di debug di sfondo a filo singolo
Capacità di consentire tre punti di interruzione
impostazione durante il debug del circuito
Modulo di debug dell'emulatore in circuito (ICE) su chip
contenente due comparatori e nove modalità di attivazione
• Periferici
ACMP - un comparatore analogico con entrambi i valori positivi
e input negativi; interruzione selezionabile separatamente
sul risultato del comparatore in aumento e in calo; filtraggio
ADC - 12 canali, risoluzione a 12 bit; 2,5 μs
tempo di conversione; buffer dati con optional
segno d'acqua; funzione di confronto automatico; funzione interna
canale di riferimento a intervallo di banda; funzionamento in modalità stop;
attivatore hardware opzionale
¢ CRC - controllo della ridondanza ciclica programmabile
modulo
FTM - due moduli di modulazione del timer flessibile inclusi
uno a 6 canali e uno a 2 canali; 16 bit
contatore; ogni canale può essere configurato per l'input
cattura, confronto di uscita, allineamento a bordo o a centro
Modalità PWM
¢ IIC - Un modulo di circuito integrato inter-
kbps; operazione multi-master; programmabile slave
indirizzo; supporto per modalità di trasmissione e 10 bit
indirizzare; sostenere SMBUS e PMBUS
MTIM - Un modulo timer con prescaler a 8 bit
Interruzione di sovraccarico
RTC - contatore di tempo reale a 16 bit (RTC)
SCI - due interfacce di comunicazione seriale (SCI/
UART) moduli di interruzione a 13 bit facoltativi; full duplex
non ritorno a zero (NRZ); supporto per l'estensione LIN
SPI - una interfaccia periferica seriale a 8 bit (SPI)
moduli bidirezionali full-duplex o single-wire;
modalità master o slave
¢ STI - supporto fino a 16 elettrodi esterni;
un trigger di scansione software o hardware configurabile; completamente
supporto per la libreria software N✖P di rilevamento tattile;
capacità di svegliare l'MCU dalla modalità stop3
• Input/Output
¢ Fino a 37 GPIO, incluso un pin di sola uscita
Un modulo di interruzione della tastiera a 8 bit (KBI)
2 veri perni di uscita a scarico aperto
4 pin di lavandino ad altissima corrente che supportano una corrente sorgente/lavandino di 20 mA
• Opzioni di pacchetto
LQFP a 44 pin
LQFP a 32 pin
️ SOIC a 20 pin; TSSOP a 20 pin
TSSOP a 16 pin
