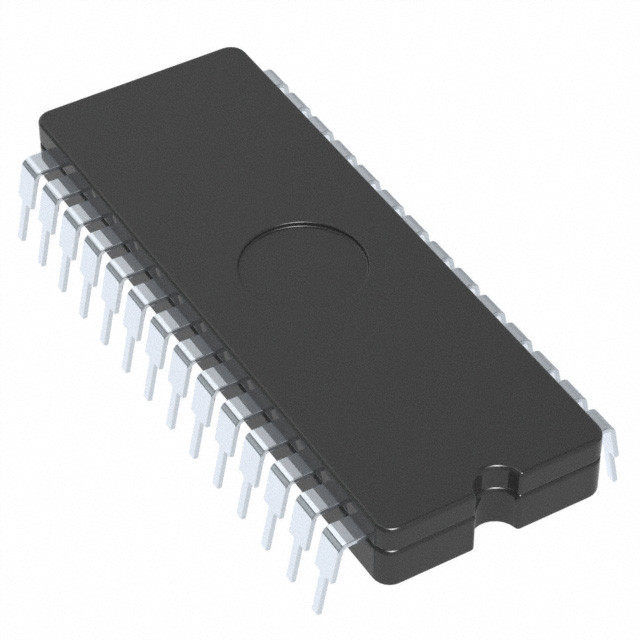

PIC16F57-I/P IC MCU 8BIT 3KB FLASH 28DIP Tecnologia dei microchip

Descrizione generale

Il PIC16F5X di Microchip Technology è una famiglia di microcontrollori CMOS a basso costo, ad alte prestazioni, a 8 bit, completamente statici e basati su Flash.Impiega un'architettura RISC con solo 33 istruzioni a singola parola/singolo ciclo. Tutte le istruzioni sono a ciclo singolo, ad eccezione dei rami di programma che richiedono due cicli.Le istruzioni a 12 bit di larghezza sono altamente simmetriche, con conseguenteIl set di istruzioni facile da usare e da ricordare riduce significativamente il tempo di sviluppo.

CPU RISC ad alte prestazioni:

• Solo 33 istruzioni di una sola parola da imparare
• Tutte le istruzioni sono a ciclo singolo, ad eccezione dei rami di programma che sono a due cicli
• Hardware stack a due livelli
• Modi di indirizzamento diretto, indiretto e relativo per dati e istruzioni
• Velocità di funzionamento:
- velocità di orologeria DC 20 MHz
- tempo di ciclo di istruzione DC
• Memoria di programma Flash su chip:
- 512 x 12 su PIC16F54
- 2048 x 12 su PIC16F57
- 2048 x 12 su PIC16F59
• Registri a scopo generale (SRAM):
- 25 x 8 su PIC16F54
- 72 x 8 su PIC16F57
- 134 x 8 su PIC16F59

Caratteristiche speciali del microcontrollore:

• Ripristino di accensione (POR)
• Timer di ripristino del dispositivo (DRT)
• Watchdog Timer (WDT) con oscillatore RC integrato per un funzionamento affidabile
• Protezione del codice programmabile
• Modalità di sonno a risparmio energetico
• Programmazione seriale in circuitoTM (ICSPTM)
• Opzioni di oscillatore selezionabili:
- RC: oscillatore RC a basso costo
- XT: cristallo/risonatore standard
- HS: cristallo/risonatore ad alta velocità
- LP: cristallo a bassa frequenza e a risparmio energetico
• pacchetti:
- PDIP a 18 pin e SOIC per PIC16F54
- SSOP a 20 pin per PIC16F54
- PDIP a 28 pin, SOIC e SSOP per PIC16F57
- 40 pin PDIP per PIC16F59
#NOME?

Caratteristiche a bassa potenza:

• Corrente di funzionamento:
- 170 μA @ 2V, 4 MHz, tipico
- 15 μA @ 2V, 32 kHz, tipico
• Corrente di attesa:
- 500 nA @ 2V, tipico

Caratteristiche periferiche:

• 12/20/32 pin di I/O:
- Controllo della direzione individuale
- Fonte/sink di corrente elevata
• orologio/controllore in tempo reale a 8 bit (TMR0) con prescaler programmabile a 8 bit

Tecnologia CMOS:

• Ampia gamma di tensione di funzionamento:
- Industriale: da 2,0 a 5,5 V
- Esteso: da 2,0 a 5,5 V
• Ampia gamma di temperature:
- Industriale: -40°C a 85°C
- Esteso: da -40°C a 125°C
• Flash di alta resistenza:
- 100K cicli di scrittura/cancellazione
- > 40 anni di conservazione
