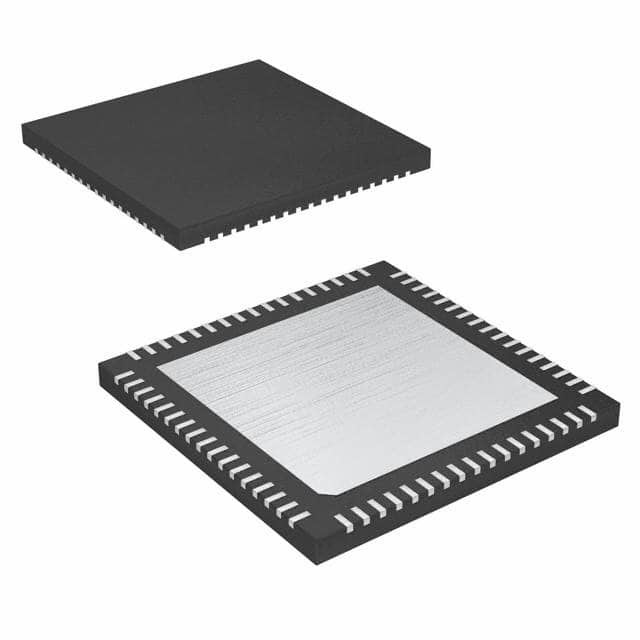

CY8C5268LTI-LP030 IC MCU 32BIT 256KB FLASH 68QFN Infineon Technologies

Descrizione generale

PSoC® 5LP è un vero sistema embedded programmabile su chip, che integra periferiche analogiche e digitali configurabili, memoria e un microcontrollore su un singolo chip.L'architettura PSoC 5LP aumenta le prestazioni attraverso:
■ Core ARM Cortex-M3 a 32 bit e controller DMA fino a 80 MHz
■ Potenza ultra bassa con la gamma di tensione più ampia del settore
■ Le periferiche digitali e analogiche programmabili consentono funzioni personalizzate
■ Routing flessibile di qualsiasi funzione periferica analogica o digitale su qualsiasi pin
I dispositivi PSoC utilizzano un'architettura system-on-chip altamente configurabile per la progettazione del controllo incorporato.Un singolo dispositivo PSoC può integrare fino a 100 funzioni periferiche digitali e analogiche, riducendo il tempo di progettazione, lo spazio della scheda, il consumo di energia e il costo del sistema migliorando al contempo la qualità del sistema.

Caratteristiche

■ Caratteristiche operative
□ Variazione di tensione: da 1,71 a 5,5 V, fino a 6 settori di potenza
□ Intervallo di temperatura (ambiente) ¥40 a 85 °C[1]
□ funzionamento in corrente continua a 80 MHz
□ Modalità di alimentazione
• Modalità attiva 3,1 mA a 6 MHz e 15,4 mA a 48 MHz
• modalità di riposo 2-μA
• modalità di sonno invernale a 300 nA con conservazione della RAM
□ Regolatore di accelerazione da ingresso da 0,5 V a uscita da 5 V
■ prestazioni
□ CPU ARM Cortex-M3 a 32 bit, 32 ingressi di interruzione
□ Controller di accesso diretto alla memoria (DMA) a 24 canali
■ Ricordi
□ Flash di programma fino a 256 KB, con funzionalità di cache e di sicurezza
□ fino a 32 KB di flash aggiuntivo per il codice di correzione degli errori (ECC)
□ Fino a 64 KB di memoria RAM
□ 2 KB EEPROM
■ periferiche digitali
□ Quattro blocchi di timer, contatore e PWM (TCPWM) a 16 bit
□ I2C, velocità del bus di 1 Mbps
□ Interfaccia periferica USB 2.0 certificata Full-Speed (FS) a 12 Mbps (TID # 10840032) utilizzando un oscillatore interno [2]
D da 20 a 24 blocchi digitali universali (UDB), programmabili per creare un numero arbitrario di funzioni:
• Timer, contatori e PWM a 8-, 16-, 24- e 32-bit
• Interfacce I2C, UART, SPI, I2S, LIN 2.0
• controllo ciclico della ridondanza (CRC)
• Generatori a sequenza pseudo casuale (PRS)
• Decodificatori quadrati
• Funzioni logiche a livello di gate
■ Programmabile
□ Oscillatore interno da 3 a 74 MHz, con una precisione del 2% a 3 MHz
□ Oscillatore di cristallo esterno da 4 a 25 MHz
□ Generazione di orologi PLL interni fino a 80 MHz
□ Oscillatore interno a bassa potenza a 1, 33 e 100 kHz
□ Oscillatore di cristallo di orologio esterno a 32,768 kHz
□ 12 divisori di orologio collegati a qualsiasi periferica o I/O
■ periferiche analogiche
□ ADC SAR a 12 bit
□ DAC a 8 bit
□ Due comparatori
□ Supporto CapSense®, fino a 62 sensori
□ 1,024 V ± 1% di tensione interna di riferimento
■ Sistema di I/O versatile
D da 46 a 72 pin di I/O fino a 62 I/O di uso generale (GPIO)
□ Fino a otto pin di I/O (SIO) ad alte prestazioni
• 25 mA di corrente di scarico
• soglia di ingresso programmabile e alte tensioni di uscita
• Può fungere da comparatore per scopi generali
• Capacità di scambio a caldo e tolleranza alla sovratensione
□ Due pin USBIO che possono essere utilizzati come GPIO
□ Inoltrare qualsiasi periferica digitale o analogica a qualsiasi GPIO
□ Dispositivo diretto LCD da qualsiasi GPIO, fino a 46 × 16 segmenti
□ Supporto CapSense da qualsiasi GPIO
□ tensioni di interfaccia da 1,2 V a 5,5 V, fino a quattro domini di potenza
■ Programmazione, debug e tracciabilità
□ Interfacce JTAG (4 fili), SWD (2 fili), SWV (single wire viewer) e Traceport (5 fili)
□ Moduli di debug e di tracciamento ARM incorporati nel nucleo della CPU
□ Programmazione del bootloader tramite I2C, SPI, UART, USB e altre interfacce
■ Opzioni di pacchetto: 68 pin QFN, 100 pin TQFP e 99 pin CSP
■ Supporto allo sviluppo con lo strumento gratuito PSoC CreatorTM
□ Supporto alla progettazione di schemi e firmware
Π Oltre 100 PSoC ComponentsTM integrano più IC e interfacce di sistema in un unico PSoC.Trascinare e rilasciare le icone dei componenti per progettare i sistemi in PSoC Creator.
□ Include il compilatore gratuito GCC, supporta il compilatore Keil/ARM MDK
□ Supporta la programmazione e il debugging dei dispositivi
