SAK-XE164GM-72F80LAA 16-BIT FLASH RISC MCU Tecnologie Infineon

Riassunto delle caratteristiche

Per una rapida panoramica e un facile riferimento, le caratteristiche della XE167xM sono riassunte qui.
• CPU ad alte prestazioni con pipeline a cinque fasi e MPU
¢ ciclo di istruzioni di 12,5 ns a clock CPU a 80 MHz (esecuzione a ciclo singolo)
Un ciclo di aggiunta e sottrazione a 32 bit con risultato a 40 bit
Multiplicazione a ciclo unico (16 × 16 bit)
Divisione di sfondo (32 / 16 bit) in 21 cicli
Instruzioni di moltiplicazione e accumulazione (MAC) a ciclo unico
¢ Facilità di manipolazione di bit booleani migliorate
L'esecuzione del salto a ciclo zero
Instruzioni aggiuntive per il supporto di HLL e sistemi operativi
¢ Progettazione basata su registri con più banche di registri variabili
¢ Supporto per il rapido passaggio di contesto con due ulteriori banche di registri locali
16 Mbytes di spazio di indirizzo lineare totale per codice e dati
¥ 1024 byte area del registro delle funzioni speciali del chip (compatibile con la famiglia C166)
Unità integrata di protezione della memoria (MPU)
• Sistema di interruzione con 16 livelli di priorità per fino a 96 fonti
¢ Input esterni selezionabili per la generazione di interruzioni e il risveglio
¢ Rapido campionamento 12,5 ns
• Trasferimento di dati a ciclo singolo a interruzione di otto canali con Peripheral Event Controller (PEC), puntatori a 24 bit che coprono lo spazio di indirizzo totale
• generazione di orologi da fonti di orologeria interne o esterne, utilizzando PLL o prescaler su chip
• Hardware CRC-Checker con polinomio programmabile per supervisionare le aree di memoria del chip
• Moduli di memoria su chip
8 Kbyte di RAM in stand-by sul chip (SBRAM)
2 Kbyte di RAM a doppia porta su chip (DPRAM)
¢ SRAM (DSRAM) per dati su chip fino a 16 Kbyte
¢ SRAM per programma/dati su chip (PSRAM) fino a 32 Kbytes
¢ Memoria di programma su chip fino a 576 Kbyte (memoria flash)
Protezione del contenuto della memoria mediante codice di correzione degli errori (ECC)
• Moduli periferici su chip
Unità di cronometraggio multifunzione con 5 timer
Unità di cattura/confronto di 16 canali (CAPCOM2)
¢ Fino a 4 unità di cattura/confronto per la generazione flessibile di segnali PWM (CCU6x)
- due convertitori A/D sincronizzabili con un totale di fino a 24 canali, risoluzione a 10 bit, tempo di conversione inferiore a 1 μs, preelaborazione opzionale dei dati (riduzione dei dati, controllo della portata), rilevamento di fili rotti
- fino a 8 canali di interfaccia seriale da utilizzare come UART, LIN, canale sincrono ad alta velocità (SPI), interfaccia bus IIC (indirizzamento a 10 bit, 400 kbit/s), interfaccia IIS
Interfaccia MultiCAN su chip (Rev. 2.0B attiva) con fino a 128 oggetti di messaggio (Full CAN/Basic CAN) su fino a 6 nodi CAN e funzionalità di gateway
¢ Timer del sistema on-chip e orologio in tempo reale on-chip
• Fino a 12 Mbytes di spazio di indirizzo esterno per codice e dati
¢ Caratteristiche del bus esterno programmabili per diversi intervalli di indirizzi
¢ bus di indirizzo/dati esterni multiplexati o demultiplexati
Larghezza del bus di indirizzo selezionabile

5 segnali di selezione del chip programmabili
¢ supporto all'arbitrato dei bus "Hold-and-hold-acknowledge"
• alimentazione singola da 3,0 V a 5,5 V
• Timer e oscillatore programmabili
• Fino a 119 linee di I/O di uso generale
• caricatori bootstrap su chip
• supportato da una gamma completa di strumenti di sviluppo tra cui compilatori C, pacchetti di assemblatori macro, emulatori, schede di valutazione, depuratori HLL, simulatori, disassemblatori di analizzatori logici,schede di programmazione
• Supporto di debug on-chip tramite Device Access Port (DAP) o interfaccia JTAG

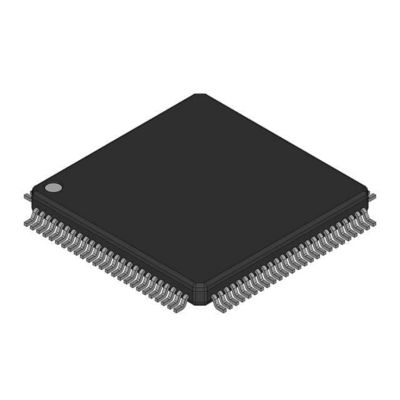

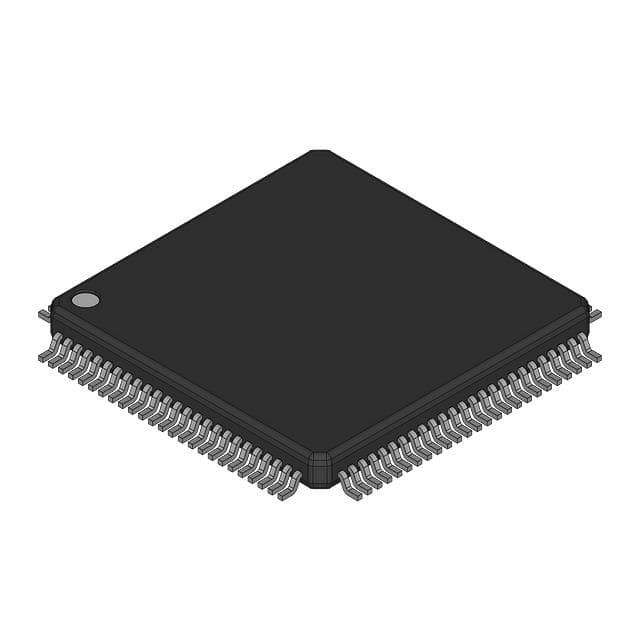

• 144-pin Green LQFP package, 0,5 mm (19.7 mil) di passo
