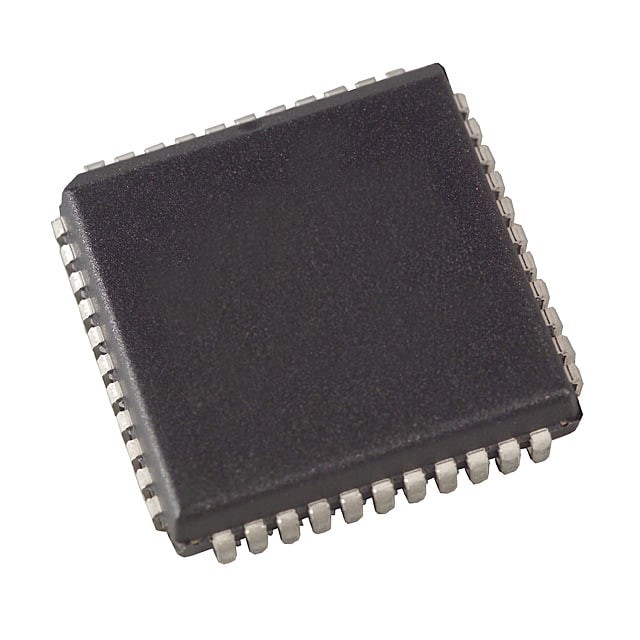

W78C032C40PL IC MCU 8BIT SENZA ROM 44PLCC Nuvoton Technology Corporation

Descrizione generale

Il W78C54 è un derivato della famiglia di microcontrollori W78C52 che fornisce una ROM interna estesa.
Questo dispositivo fornisce un'architettura migliorata che lo rende più potente e adatto per una varietà di applicazioni per sistemi di controllo generali.Fornisce una ROM a maschera 16KB per ospitare codici di programmi di grandi dimensioni, 256 byte di RAM non volatile sul chip, quattro porte I/O a 8 bit, una porta I/O a 4 bit, tre timer/contatori a 16 bit, otto sorgenti con strutture di interruzione a due livelli,con una capacità di accensione superiore a 50 W.

Caratteristiche

· frequenza di funzionamento estesa DC a 40 MHz
· 256 byte di memoria RAM su chip
· 16K-byte on-chip maschera ROM
· 64K-byte di spazio di indirizzo per la memoria esterna del programma
· 64K-byte di spazio di indirizzo per la memoria dati esterna
· Tre timer/contatori a 16 bit
· Quattro porte di I/O indirizzabili a 8 bit
· Una porta I/O aggiuntiva indirizzabile a 4 bit, INT2/INT3 aggiuntiva (disponibile su pacchetto PLCC/QFP a 44 pin)
· Otto fonti, due interruzioni a livello di priorità
· Modalità a basse emissioni di EMI
· Modalità di risparmio di energia programmabili integrate - Modalità di inattività e modalità di disattivazione
· Pacchetti:
- DIP 40: W78C54-16/24/40
- PLCC 44: W78C54P-16/24/40
- QFP 44: W78C54F-16/24/40
- TQFP 44: W78C54M-16/24/40
