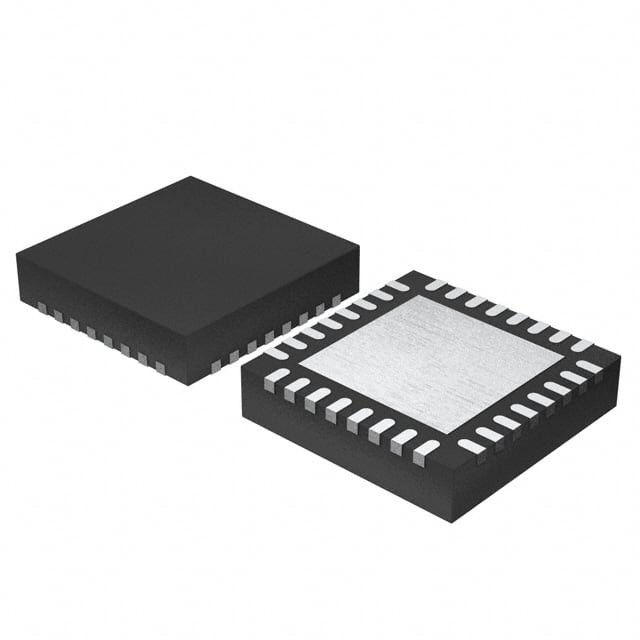

CY8C21434-24LTXI IC MCU 8BIT 8KB FLASH 32QFN Infineon Technologies

Visualizzazione funzionale del PSoC

La famiglia PSoC è composta da molti dispositivi On-Chip Controller. Questi dispositivi sono progettati per sostituire più componenti di sistema tradizionali basati su MCU con un dispositivo programmabile a singolo chip a basso costo.I dispositivi PSoC comprendono blocchi di logica analogica e digitale configurabiliQuesta architettura consente all'utente di creare configurazioni periferiche personalizzate che corrispondono ai requisiti di ogni singola applicazione.una CPU veloce, memoria di programma flash, memoria di dati SRAM e I/O configurabili sono inclusi in una gamma di comodi pinout e pacchetti.

Caratteristiche

■ Potente processore di architettura Harvard:
Processore M8C Velocità fino a 24 MHz
8x8 moltiplicare, 32 bit accumulare
❐ Low Power at High Speed
Voltaggio di esercizio da 3,0 a 5,25 V
-40°C a +85°C
■ periferiche avanzate (blocchi PSoC®)
Il sistema è dotato di un sistema di controllo del traffico aereo (PSoC) di tipo analogico.
• ADC a 8 bit singolo o doppio
• Comparatori (fino a quattro)
¢ Fino a otto blocchi digitali PSoC forniscono:
• Timer da 8 a 32 bit, contatori e PWM
• Supporto per la modalità One Shot, Multi Shot nei timer e nei PWM
• PWM con supporto Deadband in un unico blocco digitale
• Registro dei turni, CRC e moduli PRS
• UART full duplex
• Multipli SPI Master o Slave, supporto per lunghezza variabile dei dati: da 8 a 16 bit
• Può essere collegato a tutti i pin GPIO
Perferei complessi mediante combinazione di blocchi
Supporto alla funzione di cambio per il rilevamento FSK
L'operazione del modulo analogico può essere sincronizzata da blocchi digitali o segnali esterni.
■ ADC SAR ad alta velocità a 10 bit con campionamento e tenuta ottimizzati per il controllo incorporato
■ Precisione, orologeria programmabile:
L'oscillatore interno ± 5% 24/48 MHz nell'intervallo di temperatura industriale
️ Alta precisione 24 MHz con cristallo opzionale a 32 kHz e PLL
Ossillatore esterno opzionale, fino a 24 MHz
Oscillatore interno/esterno per il controllo e il sonno
■ Memoria flessibile su chip:
¢ Fino a 16K byte Flash Program Storage 50.000 cicli di cancellazione/scrittura
¢ Storaggio dati SRAM fino a 1K byte
Programmazione seriale in sistema (ISSP)
¢ Aggiornamenti Flash parziali
Moduli di protezione flessibili
Emulazione EEPROM in Flash
■ Risorsa CapSense® ottimizzata:
2 IDAC supportano corrente di sorgente fino a 640 μA per sostituire il resistore esterno
Due risorse di orologeria dedicate per CapSense:
• CSD_CLK: 1/2/4/8/16/32/128/256 Derivato da SYSCLK
• CNT_CLK: 1/2/4/8 Derivato da CSD_CLK
¢ Timer/contatori dedicati a 16 bit per la scansione CapSense
Supporto a doppi canali di scansione simultanea
■ Configurazioni di pin programmabili:
- 25 mA Sink, 10 mA Sorgente su tutti i GPIO
¢ Pull up, Pull down, High Z, Strong o Open Drain Drive Mode su tutti i GPIO
Fino a 38 ingressi analogici su GPIO
Interruzione configurabile su tutti i GPIO
■ Risorse aggiuntive del sistema:
I2CTM Slave, Master e MultiMaster a 400 kHz
Supporta la funzionalità di indirizzamento hardware
¢ Cani da guardia e timer per il sonno
¢ rilevamento a bassa tensione configurabile dall'utente
¢ Circuito integrato di vigilanza
¢ riferimento di tensione di precisione sul chip
Supporta il blocco RTC nella logica periferica digitale
