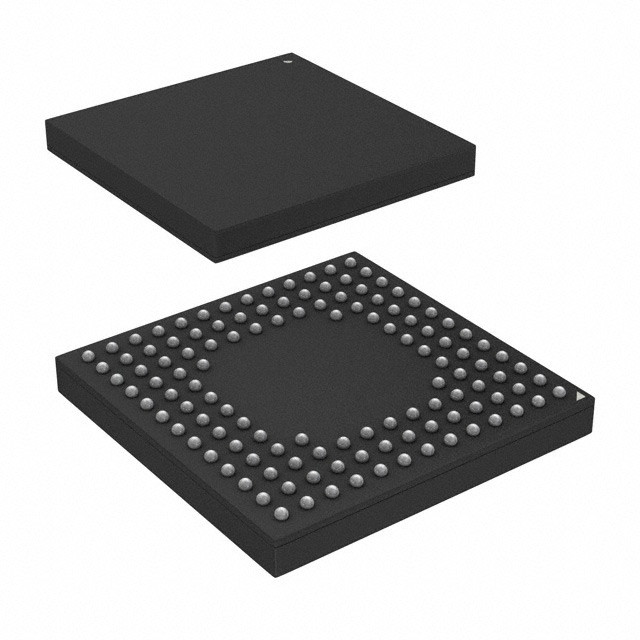

MCU IN CI CY8C6136BZI-F34 32BIT 512KB FLASH 124BGA Infineon Technologies

Descrizione generale

Con la sua gamma unica di blocchi configurabili, PSoC®3 è una vera soluzione a livello di sistema che fornisce funzioni periferiche MCU, memoria, analogiche e digitali in un unico chip.La famiglia CY8C38 offre un metodo moderno di acquisizione del segnaleLa capacità analogica si estende dalla gamma delle termocoppie (vicino alle tensioni CC) ai segnali ultrasonici.La famiglia CY8C38 può gestire decine di canali di acquisizione dati e input analogici su ogni pin GPIO. La famiglia CY8C38 è anche un sistema digitale configurabile ad alte prestazioni con alcuni numeri di parti tra cui interfacce come USB, multi-master I2C e CAN. Oltre alle interfacce di comunicazione,la famiglia CY8C38 ha un facile da configurare matrice logica, routing flessibile a tutti i pin di I/O e un nucleo di microprocessore 8051 a ciclo singolo ad alte prestazioni.I progettisti possono facilmente creare progetti a livello di sistema utilizzando una ricca libreria di componenti preconstruiti e primitive booleane utilizzando PSoC® CreatorTM, uno strumento di inserimento schematico gerarchico.La famiglia CY8C38 fornisce opportunità senza pari per l'integrazione analogica e digitale della lista dei materiali, accogliendo facilmente le modifiche di design dell'ultimo minuto attraverso semplici aggiornamenti del firmwareUn' impresa.

Caratteristiche

■ CPU a ciclo singolo 8051
D funzionamento in corrente continua a 67 MHz
□ Moltiplicare e dividere le istruzioni
□ Memoria flash per programmi, fino a 64 KB, 100.000 cicli di scrittura, conservazione di 20 anni e molteplici funzioni di sicurezza
□ Codice di correzione degli errori flash (ECC) o memoria di configurazione fino a 8 KB
□ Fino a 8 KB di SRAM
□ Memoria programmabile a sola lettura (EEPROM) cancellabile elettricamente fino a 2 KB, cicli di 1 M e conservazione di 20 anni
□ accesso di memoria diretta (DMA) a 24 canali con accesso di bus AHB[1] multilivello
• Descritori e priorità a catena programmabili
• Supporto per il trasferimento di 32 bit ad alta larghezza di banda
■ Basse tensioni, potenza ultra bassa
□ Ampia gamma di tensione di funzionamento: da 0,5 a 5,5 V
□ Regolatore di potenziamento ad alta efficienza da ingresso da 0,5 V a uscita da 1,8 V a 5,0 V
□ 0,8 mA a 3 MHz, 1,2 mA a 6 MHz e 6,6 mA a 48 MHz
□ modalità a bassa potenza, tra cui:
• modalità di riposo da 1 μA con orologio in tempo reale e interruzione di rilevamento a bassa tensione (LVD)
• modalità di letargo di 200 nA con ritenzione della RAM
■ Sistema di I/O versatile
□ da 28 a 72 I/O (62 GPIO, otto input/output speciali (SIO), due USBIO[2])
□ Qualsiasi GPIO su qualsiasi periferica digitale o analogica
□ L'unità diretta LCD da qualsiasi GPIO, fino a 46 × 16 segmenti [2]
□ Supporto CapSense® da qualsiasi GPIO[3]
D tensioni di interfaccia I/O da 1,2 a 5,5 V, fino a quattro domini
□ IRQ mascherabile e indipendente su qualsiasi pin o porta
□ Input di logica transistorico-transistorico (TTL)
□ Tutti i GPIO configurabili come deflusso aperto alto/basso, pull-up/pull-down, High Z o potenza alta
□ Configurabile stato del pin GPIO al reset di accensione (POR)
□ 25 mA di abbassamento sul SIO
■ periferiche digitali
D 20-24 blocchi universali digitali (UDB) basati su dispositivi logici programmabili (PLD)
□ Puffer CAN 2.0b 16 Rx, 8 Tx[1]
□ Full-speed (FS) USB 2.0 12 Mbps con oscillatore interno [2]
□ Fino a quattro timer, contatori e blocchi PWM a 16 bit configurabili
D 67 MHz, blocco di filtri digitali a punto fisso (DFB) a 24 bit per l'implementazione di filtri FIR e IIR
□ Biblioteca di periferiche standard
• Timer, contatori e PWM a 8-, 16-, 24- e 32-bit
• Interfaccia periferica seriale (SPI), ricevitore universale di trasmettitori asincroni (UART) e I2C
• Numerosi altri disponibili in catalogo
□ Biblioteca di periferiche avanzate
• controllo ciclico della ridondanza (CRC)
• Generatore di pseudo sequenze casuali (PRS)
• Bus della rete di interconnessione locale (LIN) 2.0
• Decodificatore quadrato
■ periferiche analogiche (1,71 V ≤ VDDA ≤ 5,5 V)
□ 1,024 V ± 0,1% di riferimento di tensione interna da 40 °C a + 85 °C (14 ppm/°C)
□ ADC delta-sigma configurabile con risoluzione da 8 a 20 bit
• velocità di campionamento fino a 192 kps
• Stadio di guadagno programmabile: da ×0,25 a ×16
• modalità a 12 bit, 192 ksps, rapporto segnale/rumore e distorsione di 66 dB (SINAD), ±1 bit INL/DNL
• modalità a 16 bit, 48 ksps, 84 dB SINAD, ±2 bit INL, ±1 bit DNL
D Fino a quattro IDAC a 8 bit a 8 Msp o VDAC a 1 Msp
□ Quattro comparatori con tempo di risposta di 95 ns
□ Fino a quattro amplificatori non impegnati con capacità di azionamento di 25 mA
□ Fino a quattro blocchi analogici multifunzione configurabili: configurazioni di esempio: amplificatore di guadagno programmabile (PGA), amplificatore di transimpedenza (TIA), mixer e campione e tenuta
□ Supporto di CapSense
■ Programmazione, debug e tracciabilità
□ Interfacce JTAG (4 fili), SWD (2 fili) e SWV (single wire viewer)
□ Otto indirizzi e un punto di interruzione dei dati
□ Buffer di traccia di istruzioni da 4 KB
□ programmazione bootloader supportata tramite I2C, SPI, UART, USB e altre interfacce
■ Precisione, programmabilità
□ Oscillatore interno da 3 a 62 MHz su tutta la gamma di temperatura e tensione
□ Oscillatore cristallino da 4 a 25 MHz per la precisione del PPM cristallino
□ Generazione di orologi PLL interni fino a 67 MHz
□ Oscillatore a cristalli da 32.768 kHz
□ Oscillatore interno a bassa potenza a 1, 33 e 100 kHz
■ Temperatura e imballaggio
D temperatura industriale da 40°C a +85°C
□ 48-pin SSOP, 48-pin QFN, 68-pin QFN e 100-pin TQFP pacchetto opzioni
