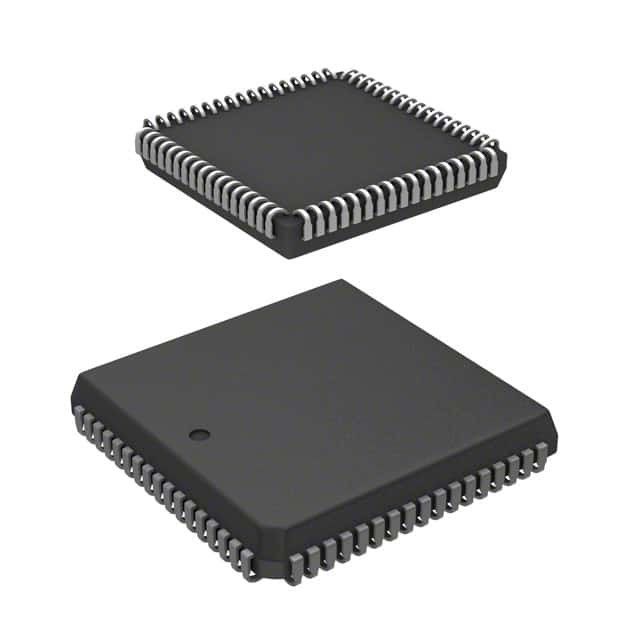

Z86C9620VSC IC MCU 8BIT ROMLESS 68PLCC Zilog

Descrizione generale

Il microcontrollore Z86C61/62/96 è un membro della famiglia dei microcontrollori a singolo chip Z8 con 16 Kbyte di ROM e 256 byte di RAM.La Z86C61 è disponibile nei pacchetti di stile DIP a 40 pin e PLCC a 44 pinLa Z86C62/96 è disponibile nei pacchetti DIP a 64 pin e PLCC a 68 pin.Un'opzione di pin senza ROM consente a queste MCU di indirizzare sia la memoria esterna che la ROM preprogrammata, che li rende adatti ad applicazioni di grande volume o dove è richiesta flessibilità del codice.

Caratteristiche

■ Microcontrollore CMOS a 8 bit
■ pacchetto DIP da 40 pin, PLCC da 44 pin, DIP da 64 pin o PLCC da 68 pin
■ 32 linee di ingresso/uscita (solo Z86C61)
■ 52 linee di ingresso/uscita (Z86C62 e Z86C96)
■ Distanza di funzionamento da 3,0 a 5,5 V
■ Basso consumo di energia: 200 mW (massimo)
■ Indicatore di istruzioni veloce: 0,75 μs @ 16 MHz
■ Due modalità di attesa: STOP e HALT
■ UART full-duplex
■ Tutti gli input digitali sono livelli TTL
■ Serrature automatiche
■ RAM e ROM Protect
■ 16 Kbytes di ROM
■ 256 byte di RAM
■ due contatori/temieri programmabili a 8 bit, ciascuno con prescaler programmabile a 6 bit
■ Interruzioni prioritarie a sei vettori da otto fonti diverse
■ Velocità di orologeria: 16 e 20 MHz
■ Oscillatore su chip che accetta un cristallo, un risonatore in ceramica, un LC o un'unità di orologeria esterna
