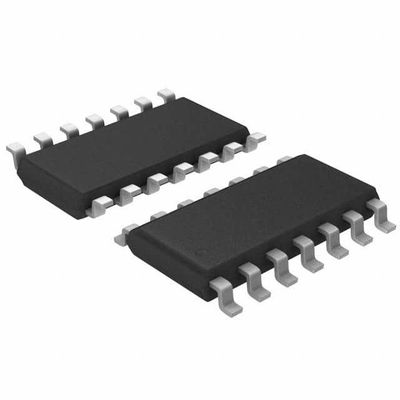

Tecnologia microchip ATTINY44A-SSUR IC MCU 8BIT 4KB FLASH 14SOIC

Caratteristiche

• Microcontrollore AVR® a 8 bit ad alte prestazioni e a bassa potenza
• Architettura RISC avanzata
120 istruzioni efficaci esecuzione della maggior parte dei cicli di orologio singolo
32 x 8 Registri di lavoro a scopo generale
 Funzionamento completamente statico
• Segmenti di memoria non volatili ad alta resistenza
2K/4K/8K byte di memoria di programmazione flash auto-programmabile
• Durazione: 10.000 cicli di scrittura/cancellazione
128/256/512 Bytes di EEPROM programmabile in sistema
• Durabilità: 100.000 cicli di scrittura/cancellazione
128/256/512 byte di SRAM interna
Ritenzione dei dati: 20 anni a 85°C / 100 anni a 25°C
¢ Blocco di programmazione per l'autoprogrammazione Flash e EEPROM
• Caratteristiche periferiche
Un timer/controllore a 8 e 16 bit con due canali PWM ciascuno
¢ ADC a 10 bit
• 8 Canali a fine singolo
• 12 coppie di canali ADC differenziali con guadagno programmabile (1x / 20x)
Timer di controllo programmabile con oscillatore separato su chip
Comparatore analogico su chip
Interfaccia seriale universale
• Caratteristiche speciali del microcontrollore
¢ debugWIRE Sistema di debug sul chip
Programmabile in sistema tramite porta SPI
¢ Fonti di interruzione interne ed esterne
• Interruzione del cambio di pin su 12 pin
¢ modalità a bassa potenza inattivo, riduzione del rumore ADC, modalità standby e modalità di spegnimento
- Circuito di riavvio di accensione migliorato
¢ Circuito di rilevamento programmabile con funzione di disattivazione del software
Oscillatore calibrato interno
Sensore di temperatura su chip
• I/O e pacchetti
Disponibile in 20 pin QFN/MLF/VQFN, 14 pin SOIC, 14 pin PDIP e 15 ball UFBGA
12 linee di I/O programmabili
• Tensione di funzionamento:
¥ 1,8 ¥ 5,5 V
• Grado di velocità:
0 4 MHz @ 1,8 5.5V
0 10 MHz @ 2,7 5.5V
0 20 MHz @ 4.5 5.5V
• Intervallo di temperatura industriale: da -40°C a +85°C
• Basso consumo energetico
- Modalità attiva:
• 210 μA a 1,8 V e 1 MHz
¢ Modalità di inattività:
• 33 μA a 1,8 V e 1 MHz
- Modalità di spegnimento:
• 0,1 μA a 1,8 V e 25°C
