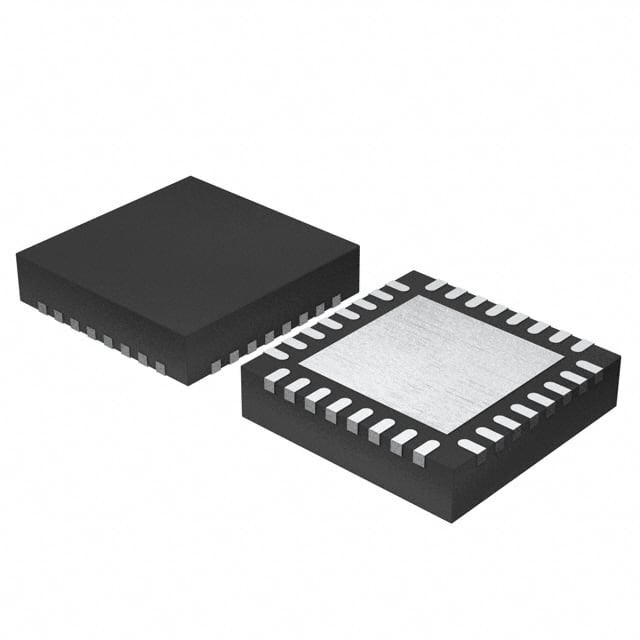

MKL15Z32VFM4 IC MCU 32BIT 32KB FLASH 32QFN N✖P USA Inc

La serie KL17 è ottimizzata per applicazioni a basso costo e alimentate a batteria che richiedono una connettività a uso generale a bassa potenza.

• ROM incorporata con boot loader per l'aggiornamento flessibile del programma
• Alta precisione della tensione interna e riferimento dell'orologio
• FlexIO per supportare qualsiasi emulazione di periferiche seriali standard e personalizzate
• fino a 54 uA/MHz in modalità di funzionamento a potenza molto bassa e 1,96 uA in modalità di riposo profondo (RAM + RTC mantenuto)

Processore di base

• Core ARM® Cortex®-M0+ fino a 48 MHz

Ricordi

• Memoria flash per programmi da 128/256 KB
• 32 KB di SRAM
• ROM da 16 KB con bootloader integrato
• Registro di backup da 32 byte

Sistema

• Controller DMA asincrono a 4 canali
• Cane da guardia
• Unità di risveglio a bassa perdita
• Interfaccia di programmazione e debug di due pin Serial Wire Debug (SWD)
• Micro buffer di traccia
• Motore di manipolazione dei bit
• Controller di interruzione

Orologi

• orologio di riferimento interno ad alta precisione (fino allo 0,5%) a 48 MHz
• orologio di riferimento interno ad alta precisione (fino al 3%) a 8 MHz/2 MHz
• orologio di riferimento 1KHz attivo in tutte le modalità a bassa potenza (escluso VLLS0)
• Oscillatore a cristalli da 32°40KHz e 3°32MHz

Periferie

• Un modulo UART che supporta ISO7816, funzionante fino a 1,5 Mbit/s
• Due moduli UART a bassa potenza che supportano il funzionamento asincrono in modalità a bassa potenza
• Due moduli I2C e I2C0 con supporto fino a 1 Mbit/s
• Due moduli SPI a 16 bit con supporto fino a 24 Mbit/s
• Un modulo FlexIO che supporta l'emulazione di ulteriori moduli UART, IrDA, SPI, I2C, I2S, PWM e altri moduli seriali, ecc.
• Un'interfaccia audio seriale I2S
• Un modulo ADC a 16 bit a 818 ksps con riferimento di tensione interna ad alta precisione (Vref) e fino a 16 canali
• Comparatore analogico ad alta velocità contenente un DAC a 6 bit per input di riferimento programmabile
• Un DAC a 12 bit
• 1.2 V di riferimento di tensione interna

Calcolatori

• Un modulo PWM/Timer a 6 canali
• Due moduli di Timer/PWM a 2 canali
• Un timer a bassa potenza
• Timer di interruzione periodico
• Orologio in tempo reale

Caratteristiche operative

• Intervallo di tensione: da 1,71 a 3,6 V
• Intervallo di tensione di scrittura flash: da 1,71 a 3,6 V
• Intervallo di temperatura: ¥40 a 85 °C per il pacchetto WLCSP e ¥40 a 105 °C per gli altri pacchetti

Pacchi

• 64 LQFP 10 mm x 10 mm, passo 0,5 mm, spessore 1,6 mm
• 64 MAPBGA 5 mm x 5 mm, passo 0,5 mm, spessore 1,23 mm
• 48 QFN 7 mm x 7 mm, passo 0,5 mm, spessore 0,65 mm
• 32 QFN 5 mm x 5 mm, passo 0,5 mm, spessore 0,65 mm
• 36 WLCSP 2,8 mm x 2,7 mm, passo 0,4 mm, spessore 0,6 mm

Sicurezza e integrità

• Numero di identificazione univoco a 80 bit per chip
• Sicurezza avanzata del flash

I/O

• fino a 54 pin di ingresso/uscita (GPIO) e 6 high-drive pad

Potenza ridotta

• fino a 54uA/MHz in modalità di funzionamento a potenza molto bassa
• fino a 1,96 uA in modalità VLLS3 (RAM + RTC mantenuto)
• Sei modalità statiche flessibili
