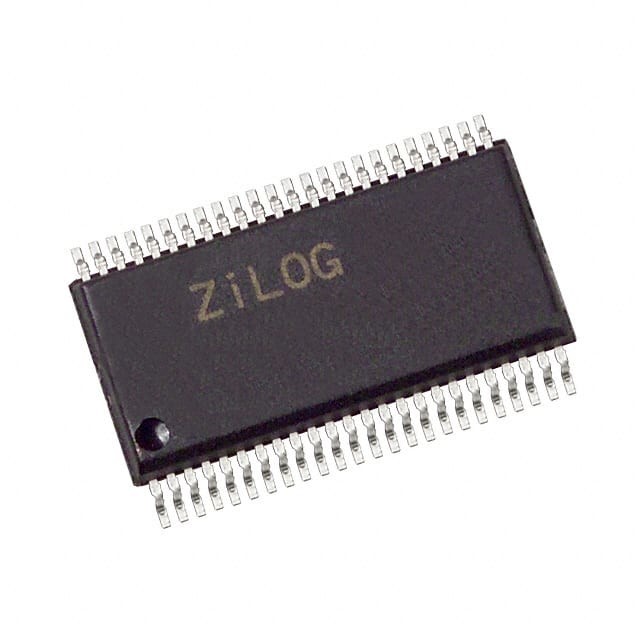

Z86D990HZ008SC IC MCU 8BIT 32KB OTP 48SSOP Zilog

Visualizzazione architettonica

La famiglia Z86L972/Z86L973/Z86L974 è progettata per essere utilizzata in un'ampia gamma di applicazioni di controllo incorporato, tra cui elettrodomestici, telecomandi a infrarossi (IR), sistemi di sicurezza,e tastiere wireless.

Caratteristiche
• Due comparatori analoghi indipendenti
• corrente di uscita controllata
• 489 byte di RAM
233 byte di memoria RAM basata su registri per uso generale
256 byte di RAM mappati nello spazio di memoria del programma che può essere
utilizzato come RAM dati o RAM eseguibile
• 4K/8K/16K byte di ROM

Contatore/Timer
• Architettura speciale per automatizzare la generazione e la ricezione di impulsi complessi
o segnali:
¢ Contatore/timer a 8 bit programmabile (T8) con due registri di cattura a 8 bit e
due registri di carico a 8 bit
¢ Contatore/timer programmabile a 16 bit (T16) con un registro di cattura a 16 bit
coppia e una coppia di registri di carico a 16 bit
Filtro di guasto di ingresso programmabile per la ricezione di impulsi
• Un contatore/timer a 8 bit di uso generale (T1) con prescaler a 6 bit

Input/Output e interruzioni
• 32 I/O, di cui 29 bidirezionali con programmabile
con una capacità di accensione superiore a 50 W,
• Sedici I/O sono selezionabili come fonti di recupero in modalità stop
• Sei vettori di interruzione con nove fonti di interruzione
Tre fonti esterne
2 interruzioni del comparatore
- Tre interruzioni del timer
Un segnale del rilevatore di batteria scarsa

Caratteristiche operative
• Funzionamento a 8 MHz
• tensione di funzionamento da 2,3 V a 5,5 V
• Basso consumo energetico con tre modalità di standby:
Smettila.
¢ Fermo
¢ Standby a bassa tensione
• Segnale di rilevamento della batteria scarsa
• Circuito di protezione contro la bassa tensione (noto anche come VBO, o voltage brownout,
circuito)
• Timer da cane da guardia e circuiti di riavvio di accensione

Bits di opzione programmabili dall'utente
• sorgente di orologeria ∆RC/altro (LC, risonatore o cristallo)
• attivare in modo permanente il timer del cane da guardia
• cristallo a 32 kHz
• Transistor a resistenza a trazione a porta 2027
• Transistor a resistenza a trazione a porta 4042
• Transistor a resistenza a trazione di portata 44-47
• Transistor a resistenza a trazione 50-51
• Transistor a resistenza a trazione a porta 54 – 57
• Transistor resistivo pull-up con porta 60 ∼ 63
• Transistor resistivo pull-up con porta 64 ̇ 67
