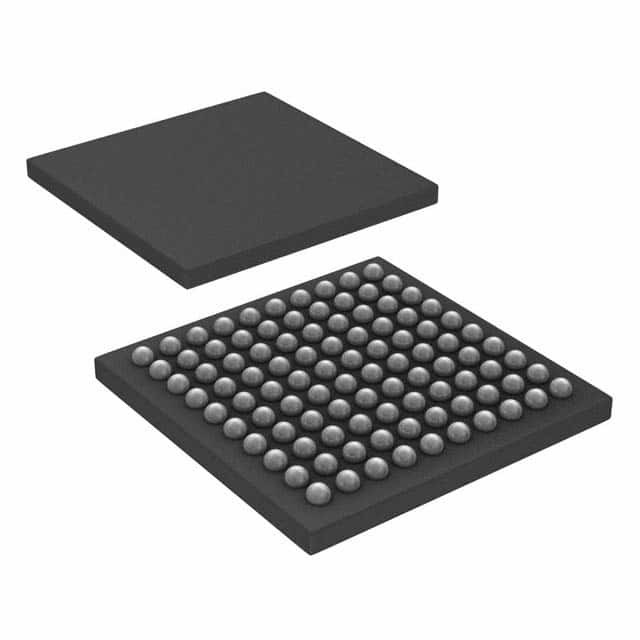

ATSAM4SD32CA-CFUR IC MCU 32BIT 2MB FLASH 100VFBGA Tecnologia a microchip

Descrizione

La serie Atmel SAM4S è un membro di una famiglia di microcontrollori Flash basati sul processore ARM Cortex-M4 RISC ad alte prestazioni a 32 bit.Funziona ad una velocità massima di 120 MHz e dispone di fino a 2048 Kbyte di Flash, con implementazione opzionale dual bank e memoria cache, e fino a 160 Kbyte di SRAM. Il set periferico include una porta Full Speed USB Device con ricevitore incorporato,un MCI ad alta velocità per SDIO/SD/MMC, un'interfaccia di bus esterno con un controller di memoria statica che fornisce la connessione a SRAM, PSRAM, NOR Flash, modulo LCD e NAND Flash, 2x USART, 2x UART, 2x TWI, 3x SPI, un I2S,nonché 1 timer PWM, temporizzatori a 16 bit di uso generale a 2 x 3 canali (con motore stepper e supporto logico per decodificatori quadrati), un RTC, un ADC a 12 bit, un DAC a 12 bit e un comparatore analogico.

Caratteristiche

• Il nucleo
ARM® Cortex®-M4 con cache da 2Kbyte a velocità fino a 120 MHz
Unità di protezione della memoria (MPU)
¢ Set di istruzioni DSP
Set di istruzioni Thumb®-2
• Compatibile pin-to-pin con i prodotti SAM3N, SAM3S (versioni da 64 e 100 pin) e SAM7S (versione da 64 pin)
• Ricordi
Fino a 2048 Kbytes di Flash incorporato con memoria dual bank e cache opzionale
¢ SRAM integrata fino a 160 Kbyte
ROM di 16 Kbyte con le routine di boot loader incorporate (UART, USB) e le routine IAP
Controller di memoria statica (SMC) a 8 bit: supporto per SRAM, PSRAM, NOR e NAND Flash
• Sistema
¢ Regolare di tensione incorporato per il funzionamento di un'alimentazione singola
¢ Power-on-Reset (POR), Brown-out Detector (BOD) e Watchdog per un funzionamento sicuro
Oscillatori a risonanza in quarzo o in ceramica: potenza principale da 3 a 20 MHz con rilevamento dei guasti e potenza opzionale a bassa potenza 32,768 kHz per RTC o orologio di dispositivo
RTC con modalità calendario gregoriano e persiano, generazione di forme d'onda in modalità a bassa potenza
Circuiti di taratura dell'orologio RTC per la compensazione della frequenza cristallina a 32,768 kHz
¢ Oscillatore RC interno di alta precisione a 8/12 MHz con regolazione di fabbrica con frequenza predefinita di 4 MHz per l'avvio del dispositivo
Clock lento Oscillatore RC interno come orologio del dispositivo permanente in modalità a bassa potenza
2 PLL fino a 240 MHz per l'orologio del dispositivo e per USB
Sensore di temperatura
- fino a 22 canali periferici DMA (PDC)
• Moduli a bassa potenza
¢ modalità di riposo e di backup, fino a 1 μA in modalità di backup
RTC a bassa potenza
• Periferici
Dispositivo USB 2.0: 12 Mbps, 2668 byte FIFO, fino a 8 endpoint bidirezionali.
Trasmettitore
Fino a 2 USART con modalità ISO7816, IrDA®, RS-485, SPI, Manchester e Modem
2 UART a 2 fili
Fino a 2 interfacce a due fili (compatibili I2C), 1 SPI, 1 controller sincrono seriale
(I2S), 1 Interfaccia per schede multimediali ad alta velocità (SDIO/SD Card/MMC)
2 Timer/controllore a 16 bit a tre canali con cattura, forma d'onda, confronto e PWM
Quadrature Decoder Logic e 2-bit Gray Up/Down Counter per Stepper
Motore
PWM a 4 canali a 16 bit con uscita complementare, ingresso di errore, tempo morto a 12 bit
Contatore del generatore per il controllo del motore
- Timer in tempo reale a 32 bit e RTC con funzioni di calendario e allarme
- ADC fino a 16 canali, 1Msps con modalità di ingresso differenziale e guadagno programmabile
fase e calibrazione automatica
Un DAC a 2 canali a 12 bit 1Msps
Un comparatore analogo con scelta flessibile degli input, isteresia di input selezionabile
Unità di calcolo del controllo di ridondanza ciclica (CRCCU) a 32 bit
Scrivere registri protetti
• I/O
- fino a 79 linee di I/O con capacità di interruzione esterna (sensibilità di bordo o di livello),
disinnescamento, filtraggio dei guasti e terminazione dei resistori in serie
3 controller di ingresso/uscita paralleli a 32 bit, periferici DMA assistiti
Modalità di cattura
• pacchetti
LQFP a 100 piombo, 14 x 14 mm, passo 0,5 mm/ 100 sfere TFBGA, 9 x 9 mm, passo 0,8 mm/
100 VFBGA a sfera, 7 x 7 mm, passo 0,65 mm
LQFP a 64 piombo, 10 x 10 mm, passo 0,5 mm/ QFN a 64-pad 9x9 mm, passo 0,5 mm
