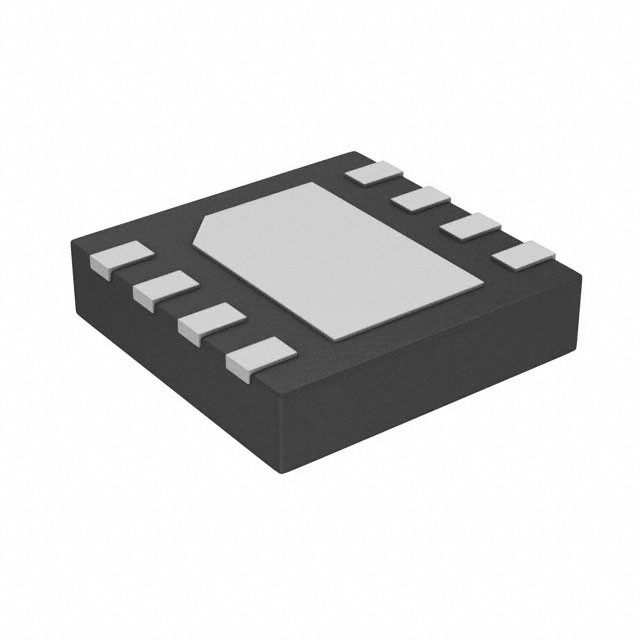

PIC12LF1822T-I/MF IC MCU 8BIT 3,5KB FLASH 8DFN Tecnologia microchip

Visualizzazione dell'apparecchio

I dispositivi PIC12F/LF1822/16F/LF1823 sono descritti in questa scheda e sono disponibili in confezioni da 8/14 pin.
La figura 1-1 mostra un diagramma a blocchi dei dispositivi PIC12F/LF1822/16F/LF1823.

CPU RISC ad alte prestazioni:

• Solo 49 istruzioni da imparare:
- Tutte le istruzioni a ciclo singolo, ad eccezione dei rami
• Velocità di funzionamento:
- DC 32 MHz oscillatore/input orario
- DC 125 ns ciclo di istruzione
• Capacità di interruzione con salvataggio automatico del contesto
• 16-Level Deep Hardware Stack con Overflow/Underflow Reset opzionale
• Modi di indirizzamento diretto, indiretto e relativo:
- due registri di selezione file (FSR) a 16 bit
- Gli FSR possono leggere programma e memoria dati

Struttura oscillatrice flessibile:
• Blocco oscillatore interno di precisione 32 MHz:
- calibrato in fabbrica a ± 1%, tipico
- Frequenze selezionabili dal software da 31 kHz a 32 MHz
• Oscillatore interno a bassa potenza a 31 kHz
• Quattro modalità cristalline fino a 32 MHz
• Tre modalità di clock esterne fino a 32 MHz
• 4X Phase Lock Loop (PLL)
• Monitor dell' orologio a prova di guasto:
- Consente lo spegnimento sicuro se l' orologio periferico si ferma
• Avvio dell'oscillatore a due velocità
• Modulo dell'orologio di riferimento:
#NOME?

Caratteristiche speciali del microcontrollore:

• Funzionamento completo a 5,5 V ¢ PIC12F1822/16F1823
• funzionamento da 1,8 a 3,6 V ¢ PIC12LF1822/16LF1823
• Auto-riprogrammabile sotto controllo software
• Power-on Reset (POR), Power-up Timer (PWRT) e Oscillator Start-up Timer (OST)
• Programmabile (BOR)
• Timer esteso per cani da guardia (WDT)
• Programmazione seriale in circuito (ICSP) tramite due pin
• Debug in circuito (ICD) tramite due pin
• Programmazione a bassa tensione migliorata (LVP)
• Intervallo di tensione di funzionamento:
- 1,8V-5.5V (PIC12F1822/16F1823)
- 1.8V-3.6V (PIC12LF1822/16LF1823)
• Protezione del codice programmabile
• Autoprogrammabile sotto controllo software

Caratteristiche a bassa potenza:

• Corrente di attesa (PIC12LF1822/16LF1823):
- 30 nA @ 1,8 V, tipico
• Corrente di funzionamento (PIC12LF1822/16LF1823):
-75 ̊A @ 1 MHz, 1,8 V, tipico
• Corrente del timer di controllo a bassa potenza (PIC12LF1822/16LF1823):
- 500 nA @ 1,8 V, tipico

Caratteristiche analoghe:
• Modulo di conversione analogico-digitale (ADC):
- Risoluzione a 10 bit, fino a 8 canali
- Conversione disponibile durante il sonno
• Modulo di confronto analogico:
- Fino a due comparatori analoghi
- Controllo della modalità di alimentazione
- Isteresi controllabile dal software.
• Modulo di riferimento di tensione:
- tensione di riferimento fissa (FVR) con livelli di uscita di 1,024V, 2,048V e 4,096V
- DAC resistivo 5 bit rail-to-rail con selezione di riferimento positivo e negativo

I punti salienti periferici:
• Fino a 11 pin di I/O e 1 pin solo di ingresso:
- Flusso di corrente elevato 25 mA/25 mA
- Pull-up deboli programmabili
- Pini di interruzione su cambio programmabili
• Timer0: Timer/controllore a 8 bit con prescaler a 8 bit
• Timer1 migliorato:
- Timer a 16 bit/contatore con prescaler
- Modalità di ingresso della porta esterna
- driver oscillatore dedicato a bassa potenza 32 kHz
• Timer2: Timer/controllore a 8 bit con registro di periodi a 8 bit, prescaler e postcaler
• Moduli di controparte centrale avanzata (ECCP):
- Base temporali selezionabili dal software
- Automazione e riavvio automatico
- PWM di sterzo
• Master Synchronous Serial Port (MSSP) con SPI e I2C con:
- Mascheramento di indirizzi a 7 bit
- Compatibilità SMBus/PMBus
• Modulo di trasmissione universale sincrono-asincrono-ricevitore (EUSART):
- compatibilità RS-232, RS-485 e LIN
- Autodetezione Baud.
• modulo di oscillatore mTouchTM Sensing:
- Fino a 8 canali di ingresso

Caratteristiche periferiche (continuazione):

• Modulo di modulazione del segnale di dati
- sorgenti di modulatore e di supporto selezionabili
• SR Chiusura:
- Opzioni di input Set/Reset multiple
- Emula 555 applicazioni Timer
