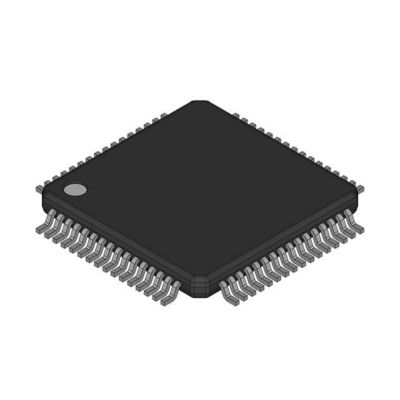

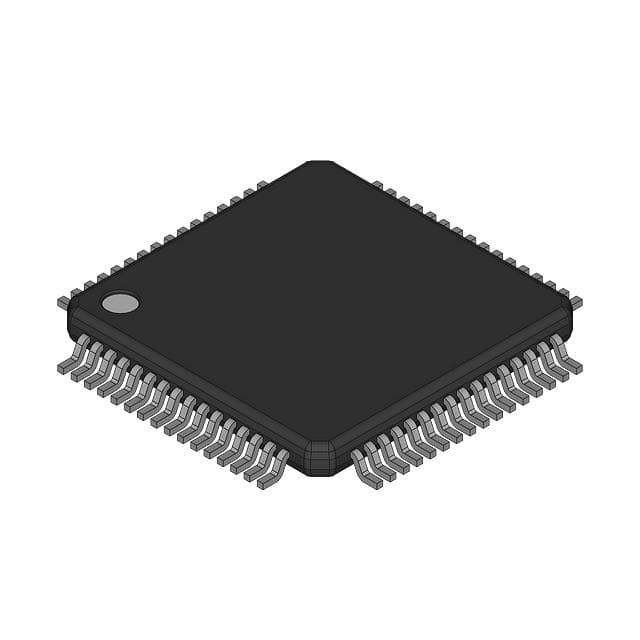

ATMEGA169V-8AU IC MCU 8BIT 16KB FLASH 64TQFP Atmel

Visualizzazione

L'ATmega169 è un microcontrollore CMOS a 8 bit basato sull'architettura RISC AVR.l'ATmega169 raggiunge throughput che si avvicinano a 1 MIPS per MHz consentendo al progettista del sistema di ottimizzare il consumo di energia rispetto alla velocità di elaborazione.

Caratteristiche

• Microcontrollore AVR® a 8 bit ad alte prestazioni e a bassa potenza
• Architettura RISC avanzata
130 istruzioni efficaci esecuzione della maggior parte dei cicli di un solo orologio
32 x 8 Registri di lavoro a scopo generale
 Funzionamento completamente statico
¢ Fino a 16 MIPS a 16 MHz
¢ Multiplicatore a 2 cicli su chip
• Memorie di programma e dati non volatili
16K byte di Flash auto-programmabile in sistema: 10.000 cicli di scrittura/cancellazione
Sezione di codice di avvio opzionale con bit di blocco indipendenti Programmazione in sistema da programma di avvio su chip Operazione vera di lettura e scrittura
512 byte EEPROM Durata: 100.000 cicli di scrittura/cancellazione
1K byte SRAM interna
¢ Programmazione di blocco per la sicurezza del software
• Interfaccia JTAG (conforme alla norma IEEE 1149.1)
Capacità di scansione di confine secondo lo standard JTAG
Supporto esteso per il debug sul chip
Programmazione di Flash, EEPROM, Fuse e Lock Bits attraverso l'interfaccia JTAG
• Caratteristiche periferiche
¢ 4 x 25 segmenti di driver LCD
Due timer/contatori a 8 bit con prescaler separato e modalità di confronto
Un timer/controllore a 16 bit con prescaler separato, modalità di confronto e modalità di cattura
¢ Contatore in tempo reale con oscillatore separato
4 canali PWM
- 8 canali, 10 bit
¢ Programmabile USART seriale
Interfaccia seriale SPI master/slave
Interfaccia seriale universale con rilevatore di condizione di avvio
Timer di controllo programmabile con oscillatore separato su chip
Comparatore analogico su chip
Interrompere e svegliare al cambio di spilla
• Caratteristiche speciali del microcontrollore
– Power-on Reset and Programmable Brown-out Detection
Oscillatore calibrato interno
Fonti di interruzione esterne e interne
5 modalità di sonno: inattivo, riduzione del rumore ADC, risparmio energetico, spegnimento e standby
• I/O e pacchetti
53 linee di I/O programmabili
– 64-lead TQFP and 64-pad QFN/MLF
• Grado di velocità:
ATmega169V: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 8 MHz @ 2,7 - 5,5V
ATmega169: 0 - 8 MHz @ 2,7 - 5,5 V, 0 - 16 MHz @ 4,5 - 5,5 V
• Intervallo di temperatura:
-40°C a 85°C industriali
• Consumo di energia estremamente basso
- Modalità attiva:
1 MHz, 1,8V: 350μA
32 kHz, 1,8 V: 20μA (compreso l'oscillatore)
32 kHz, 1,8 V: 40 μA (compreso l'oscillazione e l'LCD)
¢ Modalità di disattivazione: 0,1 μA a 1,8 V
