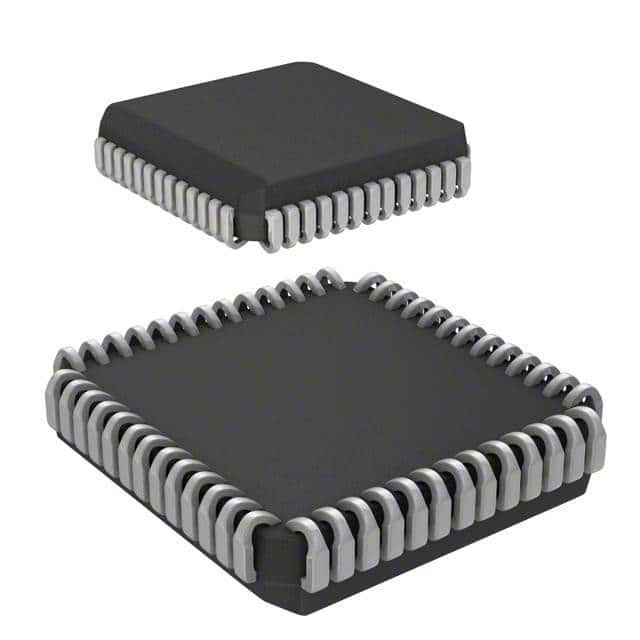

DS87C530-QCL+ IC MCU 8BIT 16KB OTP 52PLCC Analog Devices Inc./Maxim Integrato

Descrizione dettagliata

I microcontrollori DS87C530/DS83C530 EPROM/ROM con orologio in tempo reale (RTC) sono microcontrollori compatibili 8051 basati sul nucleo ad alta velocità di Dallas Semiconductor.Utilizzano 4 orologi per ciclo di istruzioni invece dei 12 utilizzati dallo standard 8051Forniscono anche un mix unico di periferiche non ampiamente disponibili su altri processori.La nuova modalità di gestione dell'alimentazione consente al software di selezionare l'operazione a potenza ridotta mentre viene ancora elaborata.

Caratteristiche

■ 80C52 Compatibile
8051 Compatibile con il set di istruzioni
Quattro porte di I/O a 8 bit
Tre timer/contatori a 16 bit
256 byte di RAM di Scratchpad
■ Grande memoria su chip
16kB EPROM (OTP)
1kB extra di SRAM per MOVX
■ caratteristiche ROMIZZE
Seleziona la dimensione effettiva della ROM sul chip da
Da 0 a 16kB
Consente l'accesso a tutta la mappa della memoria esterna
Regolabile dinamicamente dal software
Utile come blocco di avvio per Flash esterno
■ Funzioni non volatili
Orologio in tempo reale con interruzione dell'allarme
Supporto per il backup della batteria di 1kB SRAM
■ Architettura ad alta velocità
4 Orologi/ciclo della macchina (8051 = 12)
Corre a velocità di clock da DC a 33MHz
Insegnamento a ciclo singolo in 121ns
Indicatore dati duplice
MOVX a lunghezza variabile opzionale per l'accesso
RAM veloce/lenta/periferici
■ Modalità di gestione dell'alimentazione
L'orologio programmabile risparmia energia
Fabbricazione a partire da (crystal/64) o (crystal/1024)
Fornisce l'uscita automatica di hardware e software
■ Modalità di riduzione dell'IME disattiva l'ALE
■ Due porte seriali full-duplex per hardware
■ Controller ad alta integrazione comprende:
Ripristinare il sistema di alimentazione
Interruzione del sistema di segnalazione precoce
Timer programmabile per cani da guardia
■ 14 fonti interrotte totali con sei fonti esterne
