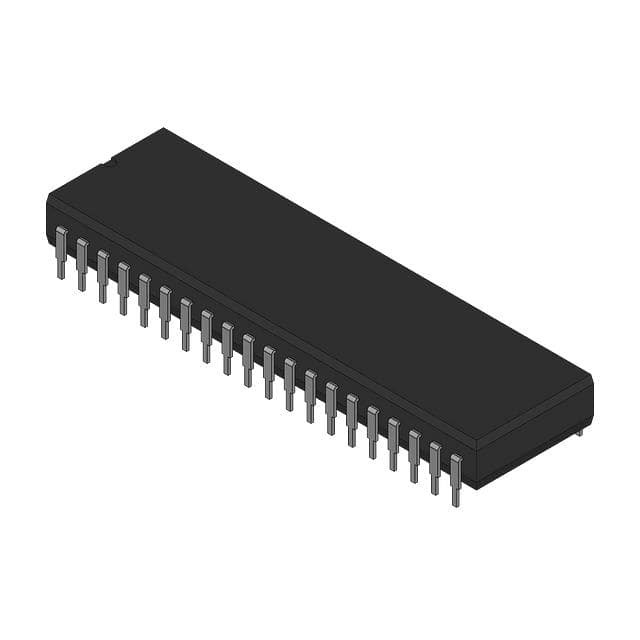

AT80C31X2-3CSUL IC MCU 8BIT ROMLESS 40PDIL Atmel

Descrizione

TS80C31X2 è una versione CMOS ad alte prestazioni e senza ROM del microcontrollore a 8 bit a singolo chip 80C51 CMOS.
Il TS80C31X2 conserva tutte le caratteristiche del TSC80C31 con 128 byte di RAM interna, un sistema di interruzione a 5 sorgenti, 4 livelli di priorità, un oscillatore on-chip e due timer / contatori.
Inoltre, il TS80C31X2 ha un doppio puntatore dati, un canale seriale più versatile che facilita la comunicazione multiprocessore (EUART) e un meccanismo di miglioramento della velocità X2.
La progettazione completamente statica del TS80C31X2 consente di ridurre il consumo di energia del sistema riducendo la frequenza di clock a qualsiasi valore, anche DC, senza perdita di dati.

Caratteristiche

• 80C31 Compatibile
• 8031 compatibile con pin e istruzioni
• Quattro porte I/O a 8 bit
• due timer/contatori a 16 bit
• 128 byte di scratchpad RAM
• Architettura ad alta velocità
• 40 MHz @ 5V, 30MHz @ 3V
• X2 Capacità di miglioramento della velocità (6 orologi/ciclo della macchina)
• 30 MHz @ 5V, 20 MHz @ 3V (equivalente a 60 MHz @ 5V, 40 MHz @ 3V)
• Indicatore dati doppio
• Ripristino delle porte asincrone
• Struttura di interruzione con
• 5 Fonti interrotte,
• sistema di interruzione a 4 livelli di priorità
• Full duplex UART potenziato
• rilevamento degli errori di inquadramento
• Riconoscimento automatico degli indirizzi
• Modi di controllo della potenza
• Modalità di inattività
• Modalità di spegnimento
• Segnale di spegnimento
• Modalità una volta (emulazione su chip)
• Fornitura di corrente: 4,5-5,5 V, 2,7-5,5 V
• Intervalli di temperatura: commerciale (0 a 70 °C) e industriale (-40 a 85 °C)
• Pacchetti: PDIL40, PLCC44, VQFP44 1.4, PQFP F1 (13,9 impronta)
