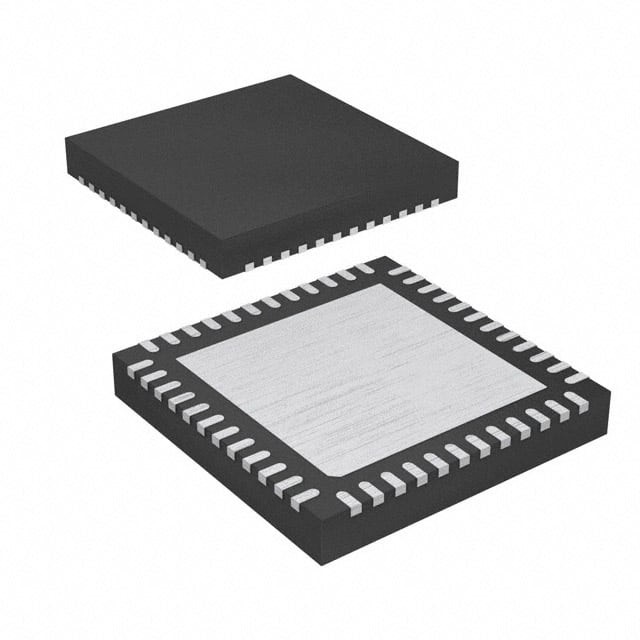

MC9S08QE32CFT IC MCU 8BIT 32KB FLASH 48QFN N✖P USA Inc.

Caratteristiche

• Unità di elaborazione centrale (CPU) HCS08 a 8 bit
¢ CPU fino a 20 MHz a 3,6 V a 1,8 V su un intervallo di temperatura di
¥ 40 °C a 85 °C
¢ set di istruzioni HC08 con aggiunta di istruzioni BGND
Supporto per fino a 32 fonti di interruzione/ripristino
• Memoria su chip

Memoria di accesso casuale (RAM)
- circuiti di sicurezza per impedire l'accesso non autorizzato alla RAM e ai contenuti flash
• Modi di risparmio energetico
2 modalità di arresto a bassa potenza
¢ modalità di attesa a potenza ridotta
Le modalità di funzionamento e di attesa a bassa potenza consentono ai periferici di funzionare mentre il regolatore di tensione è in standby
Il sistema di registrazione dei clock gating può disattivare gli orologi dei moduli non utilizzati, riducendo così le correnti
Oscillatore esterno a potenza molto bassa che può essere utilizzato in modalità stop2 o stop3 per fornire una sorgente di orologio accurata al contatore in tempo reale
¢ 6 μs tempo di sveglia tipico dalla modalità stop3
• Opzioni dell'orologio
Oscillatore (XOSC) Oscillatore Pierce a controllo a ciclo; risonatore in cristallo o in ceramica, gamma da 31,25 kHz a 38,4 kHz o da 1 MHz a 16 MHz
L'orologio interno contiene un modulo di orologio interno contenente un circuito a blocco di frequenza (FLL) controllato da un riferimento interno o esterno; il taglio di precisione del riferimento interno consente 0.Risoluzione del 2% e deviazione del 2% rispetto alla temperatura e alla tensione; supportando frequenze di bus da 1 MHz a 10 MHz
• Protezione del sistema
¢ computer di controllo funzionante correttamente (COP) ripristinato con opzione di esecuzione da una fonte di orologio interno a 1 kHz o da un orologio di bus dedicato
¢ Avviso di bassa tensione con interruzione
¢ rilevamento di bassa tensione con ripristino o interruzione
¢ rilevamento illegale del codice operativo con reset
¢ Rilevazione di indirizzi illegali con ripristino
Protezione contro i blocchi di flash
