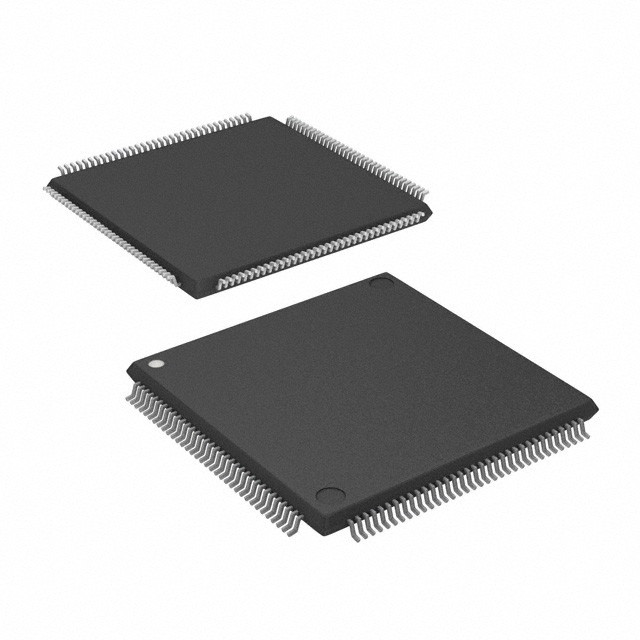

AT32UC3A3256-ALUR IC MCU 32BIT 256KB FLASH 144LQFP Tecnologia dei microchip

Descrizione

L'AT32UC3A3 è un microcontrollore System-On-Chip completo basato sul processore AVR32 UC RISC in esecuzione a frequenze fino a 66MHz.progettati per applicazioni integrate a basso costo, con particolare attenzione al basso consumo energetico, all'elevata densità di codici e alle elevate prestazioni.

Caratteristiche

• Microcontrollore AVR®32 UC a 32 bit ad alte prestazioni e a bassa potenza
¢ Set di istruzioni RISC monociclo compatto, incluso il set di istruzioni DSP
Instruzioni di lettura-modifica-scrittura e manipolazione di bit atomici
Performance di 1,49 DMIPS/MHz
• Fino a 91DMIPS in esecuzione a 66MHz da Flash (1 stato di attesa)
• Fino a 54 DMIPS in esecuzione a 36 MHz da Flash (0 stato di attesa)
Unità di protezione della memoria
• Sistema di autobus a più strati
¢ Trasferimenti di dati ad alte prestazioni su bus separati per una maggiore prestazione
8 canali DMA periferici (PDCA) migliorano la velocità della comunicazione periferica
4 canali DMA generici per percorsi dati ad alta larghezza di banda
• Flash interno ad alta velocità
Versioni 256KBytes, 128KBytes, 64KBytes
¢ accesso flash a ciclo singolo fino a 36 MHz
️ Buffer di Prefetch che ottimizza l'esecuzione delle istruzioni alla velocità massima
4 ms tempo di programmazione della pagina e 8 ms tempo di cancellazione del chip completo
- 100.000 cicli di scrittura, capacità di conservazione dei dati di 15 anni
- Blocchi di sicurezza flash e area di configurazione definita dall'utente
• SRAM ad alta velocità interna
¢ 64KBytes di accesso a ciclo singolo a piena velocità, collegato al bus locale della CPU
64KBytes sul sistema multi-layer bus
• Controller di interruzione
Servizio di interruzione a bassa latenza con priorità programmabile
• Funzioni del sistema
¢ Power and Clock Manager con orologio RC interno e un oscillatore a 32KHz
¢ due oscillatori multiuso e due phase-lock-loop (PLL),
¢ Timer per cani da guardia, Timer per orologi in tempo reale
• Memorie esterne
Supporto per SDRAM, SRAM, NandFlash (ECC a 1 e 4 bit), Compact Flash
Fino a 66 MHz
• Supporto per dispositivi di archiviazione esterni
¢ MultiMediaCard (MMC), Secure-Digital (SD), SDIO V1.1
- CE-ATA, FastSD, SmartMedia, Compact Flash
️ Memoria stick: formato standard V1.40, PRO Formato V1.00, Micro
Interfaccia IDE
• Un sistema avanzato di crittografia (AES) per AT32UC3A3256S, AT32UC3A3128S e AT32UC3A364S
Algoritmo chiave a 256-, 192-, 128-bit, conforme alle specifiche FIPS PUB 197
Capacità di crittografia/decrittografia del buffer
• Bus seriale universale (USB)
Dispositivo USB ad alta velocità (480Mbit/s) /MiniHost con On-The-Go (OTG)
L'obiettivo è quello di creare un'interfaccia di comunicazione in grado di consentire ai clienti di utilizzare i loro dati personalizzati.
¢ Trasmettitori su chip inclusi i pull-up
• Un convertitore analogico-digitale a 10 bit da 8 canali, multiplexato con gli IO digitali.
• Due timer/controllori a 16 bit a tre canali (TC)
• Quattro ricevitori/trasmettitori universali sincroni/asincroni (USART)
Generatore indipendente di Baudrate, supporto per le interfacce SPI, IrDA e ISO7816
Supporto per la stretta di mano hardware, le interfacce RS485 e la linea modem
• Due interfacce periferiche seriali master/slave (SPI) con segnali di selezione del chip
• Un controllore di protocollo seriale sincrono
Supporta I2S e protocolli basati su framework generici
• Due interfacce Master/Slave Two-Wire (TWI), 400 kbit/s compatibili con I2C
• Sistema di debug sul chip (interfaccia JTAG)
Nexus classe 2+, controllo del tempo di esecuzione, dati non intrusivi e tracciamento del programma
• 110 Input/Output per finalità generali (GPIO)
¢ modalità standard o ad alta velocità
Capacità di scambio: fino a 66 MHz
• TBGA e LQFP a 144 pin
• Fornitore di alimentazione singolo da 3,3 V
