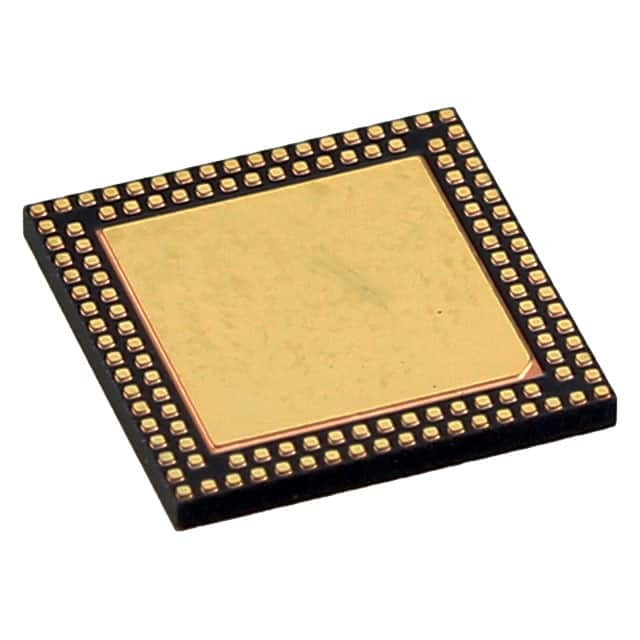

PIC32MX430F064L-I/TL IC MCU 32BIT 64KB FLASH Tecnologia a microchip 124VTLA

Visualizzazione dell'apparecchio

Il presente documento contiene dispositivi PIC32MX1XX/2XX.

Condizioni di esercizio
• da 2,3 a 3,6 V, da -40 °C a +105 °C, DC a 40 MHz

Core: 40 MHz MIPS32® M4K®

• Modalità MIPS16e® per una dimensione di codice ridotta fino al 40%
• prestazioni 1,56 DMIPS/MHz (Dhrystone 2.1)
• Architettura di codici efficienti (C e assembly)
• Multiplicazione a ciclo singolo (MAC) 32x16 e a due cicli 32x32

Gestione dell'orologio
• oscillatore interno dello 0,9%
• PLL programmabili e sorgenti dell'orologio oscillatore
• Monitor dell'orologio a prova di guasto (FSCM)
• Timer indipendente per cani da guardia
• svegliamento e avviamento rapidi

Gestione dell'energia

• Modi di gestione a basso consumo (Sleep, Idle)
• Ripristino integrato dell' accensione e del riavvio del brow-out
• corrente dinamica di 0,5 mA/MHz (tipica)
• corrente IPD di 20 μA (tipica)

Caratteristiche dell'interfaccia audio

• Comunicazione dati: modalità I2S, LJ, RJ, DSP
• Interfaccia di controllo: SPI e I2CTM
• Orologio principale:
- generazione di frequenze di orologeria frazionaria
- Può essere sincronizzato con l' orologio USB
#NOME?

Caratteristiche analogiche avanzate

• Modulo ADC:
- 10 bit 1.1 Msps con una sola S&H
- fino a 10 ingressi analogici su dispositivi a 28 pin e 13 ingressi analogici su dispositivi a 44 pin
• Flessibili e indipendenti fonti di attivazione dell'ADC
• Unità di misura del tempo di carica (CTMU):
- Supporta il sensore tattile capacitivo mTouchTM
- Fornisce una misurazione del tempo ad alta risoluzione (1 ns)
- capacità di misurazione della temperatura sul chip
• Comparatori:
- Fino a tre moduli di confronto analogico
- Referenze programmabili con 32 punti di tensione

Timers/output compare/input capture

• Cinque timer a uso generale:
- cinque timer a 16 bit e fino a due a 32 bit
• 5 moduli di confronto di uscita (OC)
• cinque moduli di cattura degli input (IC)
• Selezione del pin periferico (PPS) per consentire la ri-immagine delle funzioni
• Modulo RTCC (Real-Time Clock and Calendar)

Interfacce di comunicazione

• Controller OTG a piena velocità compatibile con USB 2.0
• Due moduli UART (10 Mbps)
- Supporta protocolli LIN 2.0 e supporto IrDA®
• Due moduli SPI a 4 fili (20 Mbps)
• Due moduli I2C (fino a 1 Mbps) con supporto SMBus
• Selezione del pin periferico (PPS) per consentire la ri-immagine delle funzioni
• Porta principale parallela (PMP)

Accesso diretto alla memoria (DMA)

• Quattro canali di hardware DMA con rilevamento automatico delle dimensioni dei dati
• Due canali aggiuntivi dedicati per USB
• Controllo della ridondanza ciclica programmabile (CRC)

Input/Output

• 15 mA sorgente/sink su tutti i pin I/O
• perni con tolleranza a 5 V
• Discarica aperta, trascinante e trascinante
• Interruzioni esterne su tutti i pin I/O

Qualificazione e sostegno di classe B

• AEC-Q100 REVG (Grado 2 -40°C a +105°C) previsto
• Biblioteca di sicurezza di classe B, IEC 60730

Supporto per lo sviluppo del debugger

• Programmazione in circuito e in applicazione
• Interfaccia JTAG MIPS® a 4 fili
• Programma illimitato e sei punti di interruzione di dati complessi
• Scansione dei confini compatibile con IEEE 1149.2 (JTAG)
