XC2365B40F80LRABKXUMA1 IC MCU 16/32B 320KB FLSH 100LQFP Tecnologie Infineon

Informazioni generali sul dispositivo

I derivati XC236x sono membri ad alte prestazioni della famiglia Infineon XC2000 di microcontrollori CMOS a singolo chip.Questi dispositivi estendono la funzionalità e le prestazioni della famiglia C166 in termini di istruzioni (unità MAC)Combinano elevate prestazioni della CPU (fino a 66 milioni di istruzioni al secondo) con elevate funzionalità periferiche e capacità IO migliorate.Le periferiche ottimizzate possono essere adattate alle esigenze dell'applicazione in modo flessibileQuesti derivati forniscono anche la generazione di orologi tramite PLL e fonti di orologeria interne o esterne, e vari moduli di memoria su chip come il programma Flash, la RAM del programma e la RAM dei dati.

Riassunto delle caratteristiche

Per una rapida panoramica o riferimento, le proprietà di XC236x ̇ sono elencate qui in modo condensato.
• CPU a 16 bit ad alte prestazioni con pipeline a 5 fasi
¢ 15 ns Tempo di ciclo di istruzione a 66 MHz CPU Clock (esecuzione a ciclo singolo)
1 ciclo di addizione e sottrazione a 32 bit con risultato a 40 bit
Multiplicazione a 1 ciclo (16 × 16 bit)
Instruzioni di moltiplicazione e accumulazione (MAC) a 1 ciclo
Divisione di sfondo (32 / 16 bit) in 21 cicli
️ Facilità di manipolazione di bit booleani migliorate
L'esecuzione del salto a ciclo zero
Instruzioni aggiuntive per il supporto di HLL e sistemi operativi
Il progetto basato su registri con banche di registri multiple variabili
Supporto per il cambio rapido di contesto con due ulteriori banche di registri locali
16 Mbytes Spazio di indirizzo lineare totale per codice e dati
¥ 1024 byte Area del registro delle funzioni speciali sul chip (compatibile con la famiglia C166)
• Sistema di interruzione a 16 livelli di priorità con fino a 79 fonti, input esterni selezionabili
per la generazione di interruzioni e il risveglio, campionamento fino a 15 ns
• Facilità di trasferimento di dati a ciclo singolo a 8 canali
Controller di eventi periferici (PEC), i puntatori a 24 bit coprono lo spazio totale degli indirizzi
• generazione di orologi da fonti di orologeria interne o esterne,
tramite PLL on-chip o Prescaler
• Moduli di memoria su chip
1 Kbyte di RAM stand-by sul chip (SBRAM)
2 Kbyte di RAM a doppia porta (DPRAM)
– 16 Kbytes On-Chip Data SRAM (DSRAM)
¢ fino a 32 Kbyte di programma/dati SRAM (PSRAM) su chip
¢ Memoria di programma su chip fino a 576 Kbyte (memoria flash)
• Moduli periferici su chip
Due convertitori A/D sincronizzabili con un totale di 16 canali, risoluzione a 10 bit,
Tempo di conversione fino a 1,2 μs, Preelaborazione opzionale dei dati (Riduzione dei dati,
Controllo della portata)
¢ Unità di cattura/confronto a scopo generale su 16 canali (CAPCOM2)
2 unità di cattura/confronto per la generazione flessibile di segnali PWM (CCU6x)
Unità di cronometraggio multifunzionale a uso generale con 5 cronometri
6 canali di interfaccia seriale da utilizzare come UART, LIN, sincroni ad alta velocità
Canali (SPI/QSPI), Interfaccia bus IIC (indirizzamento a 10 bit, 400 kbit/s), Interfaccia IIS
Interfaccia MultiCAN su chip (Rev. 2.0B attiva) con 64 oggetti di messaggio
(Full CAN/Basic CAN) su 3 nodi CAN e funzionalità di gateway
¢ Orologio in tempo reale su chip
• Spazio di indirizzo esterno fino a 12 MB per codice e dati
¢ Caratteristiche del bus esterno programmabili per diversi intervalli di indirizzi
¢ Bus di indirizzo/dati esterni multiplexati o demultiplexati
Larghezza del bus di indirizzo selezionabile
Larghezza del bus dati a 16 o 8 bit
Quattro segnali di selezione dei chip programmabili
• Fornitura di alimentazione singola da 3,0 V a 5,5 V
• Timer e oscillatore programmabili
• Fino a 75 linee di I/O di uso generale
• Bootstrap Loader su chip
• supportato da una vasta gamma di strumenti di sviluppo come i compilatori C,
Pacchetti di Macro-Assembler, Emulatori, Tavole di Valutazione, HLL-Debuggers, Simulatori,
Disassembler per analizzatori logici, schede di programmazione
• Supporto per il debug su chip tramite l'interfaccia JTAG

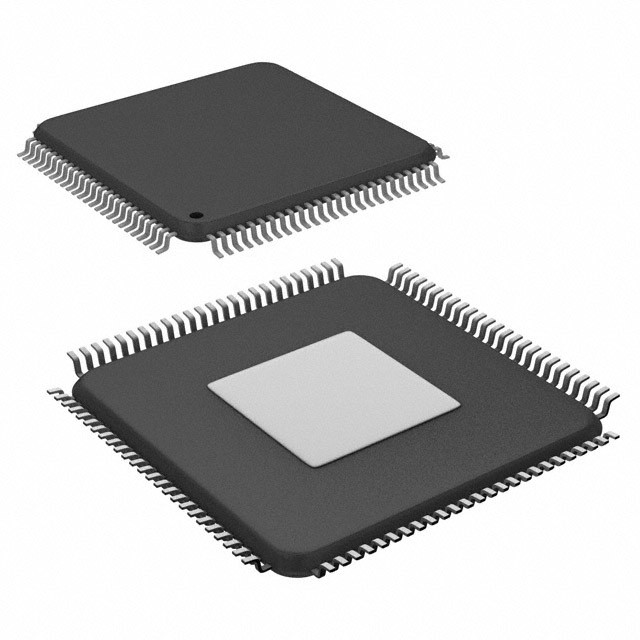

• Pacchetto LQFP verde da 100 pin, di 0,5 mm (19,7 mil) di passo
