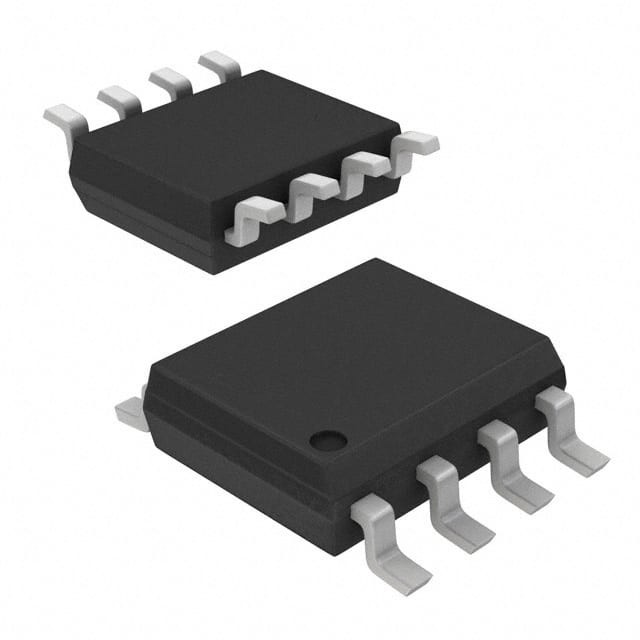

Tecnologia microchip ATTINY25-20SU IC MCU 8BIT 2KB FLASH 8SOIC

Visualizzazione

L'ATtiny25/45/85 è un microcontrollore CMOS a 8 bit a bassa potenza basato sull'architettura RISC migliorata AVR.l'ATtiny25/45/85 raggiunge throughputs che si avvicinano a 1 MIPS per MHz consentendo al progettista del sistema di ottimizzare il consumo di energia rispetto alla velocità di elaborazione.

Caratteristiche

• Microcontrollore AVR® a 8 bit ad alte prestazioni e a bassa potenza
• Architettura RISC avanzata
120 istruzioni efficaci esecuzione della maggior parte dei cicli di orologio singolo
32 x 8 Registri di lavoro a scopo generale
 Funzionamento completamente statico
• Memorie di programma e dati non volatili
2/4/8K byte di memoria flash programmabile in sistema
• Durazione: 10.000 cicli di scrittura/cancellazione
128/256/512 Bytes EEPROM programmabile in sistema
• Durabilità: 100.000 cicli di scrittura/cancellazione
128/256/512 Bytes SRAM interna
¢ Blocco di programmazione per programmazione automatica Flash Program e EEPROM Data Security
• Caratteristiche periferiche
- Timer/Contagliatore a 8 bit con prescaler e due canali PWM
¢ Timer ad alta velocità a 8 bit/contatore con prescaler separato
• 2 uscite PWM ad alta frequenza con registri di confronto di uscita separati
• Generatore di tempo morto programmabile
Interfaccia seriale universale con rilevatore di condizione di avvio
¢ ADC a 10 bit
• 4 canali singoli
• 2 coppie di canali ADC differenziali con guadagno programmabile (1x, 20x)
• Misurazione della temperatura
Timer di controllo programmabile con oscillatore separato su chip
Comparatore analogico su chip
• Caratteristiche speciali del microcontrollore
¢ debugWIRE Sistema di debug sul chip
Programmabile in sistema tramite porta SPI
Fonti di interruzione esterne e interne
Low Power Idle, ADC Noise Reduction, e modalità di spegnimento
- Circuito di riavvio di accensione migliorato
Circuito di rilevamento programmabile
Oscillatore calibrato interno
• I/O e pacchetti
6 linee di I/O programmabili
- 8-pin PDIP, 8-pin SOIC, 20-pad QFN/MLF e 8-pin TSSOP (solo ATtiny45/V)
• tensione di funzionamento
- 1,8 - 5,5 V per ATtiny25V/45V/85V
- 2,7 - 5,5 V per ATtiny25/45/85
• Grado di velocità
ATtiny25V/45V/85V: 0 ?? 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V
ATtiny25/45/85: 0 10 MHz @ 2,7 - 5,5 V, 0 - 20 MHz @ 4,5 - 5,5 V
• Intervallo di temperatura industriale
• Basso consumo energetico
- Modalità attiva:
• 1 MHz, 1,8 V: 300 μA
- Modalità di spegnimento:
• 0,1 μA a 1,8 V
