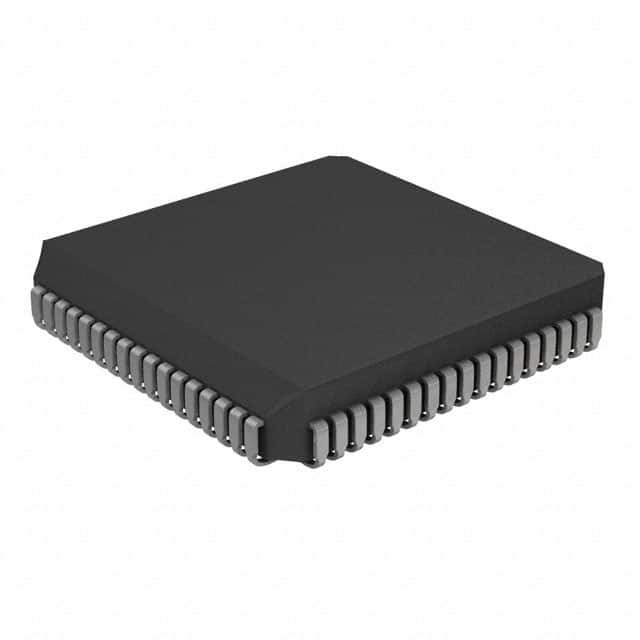

PIC17C756A-33/L IC MCU 8BIT 32KB OTP 68PLCC Tecnologia dei microchip

VISUO IN GENERALE

Questa scheda di dati riguarda il gruppo PIC17C7XX della famiglia di microcontrollori PIC17CXXX.

Caratteristiche principali del microcontrollore
• Solo 58 istruzioni di una sola parola da imparare
• Tutte le istruzioni a ciclo singolo (121 ns) ad eccezione delle branche di programma e delle letture/scritture di tabella che sono a due cicli
• Velocità di funzionamento:
- DC - 33 MHz di ingresso di clock
- DC - 121 ns ciclo di istruzione
• Multiplicatore hardware a ciclo singolo da 8 x 8
• capacità di interruzione
• 16 livelli di stack hardware
• Modi di indirizzo diretti, indiretti e relativi
• Esecuzione di memoria di programma interna/esterna, in grado di indirizzare 64K x 16 spazi di memoria di programma

Caratteristiche periferiche:
• Fino a 66 pin di I/O con controllo della direzione individuale
• convertitore analogico-digitale a 10 bit multicanale
• Serbatoio/sorgente ad alta corrente per l'azionamento diretto a LED
• Quattro perni di cattura
- Le catture sono a 16 bit, risoluzione massima 121 ns
• Tre uscite PWM (risoluzione da 1 a 10 bit)
• TMR0: temporizzatore/contatore a 16 bit con
Prescaler programmabile a 8 bit
• TMR1: temporizzatore/contatore a 8 bit
• TMR2: temporizzatore/contatore a 8 bit
• TMR3: Timer/contatore a 16 bit
• Due trasmettitori universali sincroni e asynchroni (USART/SCI) con generatori di frequenza di segnalazione indipendenti
• Porta seriale sincrona (SSP) con modalità SPITM e I2CTM (compresa la modalità master I2C)

Caratteristiche speciali del microcontrollore:
• Power-on Reset (POR), Power-up Timer (PWRT) e Oscillator Start-up Timer (OST)
• Watchdog Timer (WDT) con oscillatore RC integrato per un funzionamento affidabile
• Ripristino a marrone
• Protezione dei codici
• modalità SLEEP a risparmio energetico
• Opzioni di oscillatore selezionabili

Tecnologia CMOS:
• Tecnologia CMOS EPROM a bassa potenza e ad alta velocità
• Progettazione completamente statica
• Ampia gamma di tensione di funzionamento (3,0V a 5,5V)
• Intervalli di temperatura commerciali e industriali
• basso consumo energetico
- < 5 mA @ 5V, 4 MHz
- 100 μA tipici @ 4,5 V, 32 kHz
- < 1 μA corrente di standby tipica @ 5V
