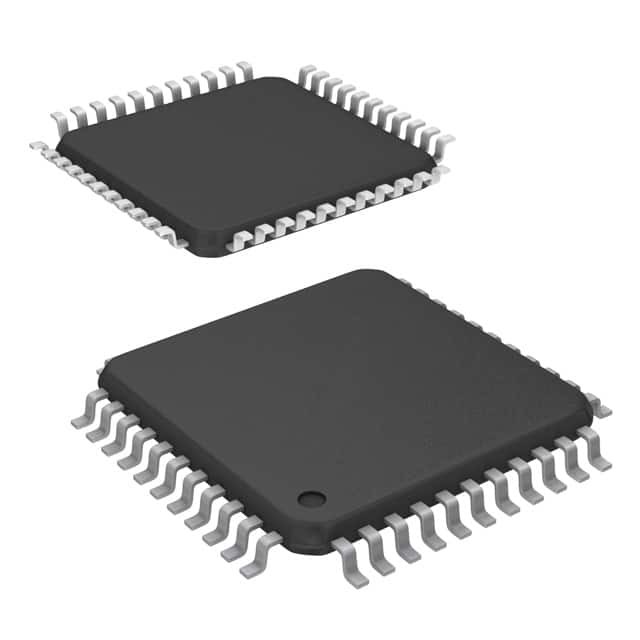

CY8C27543-24AXI IC MCU 8BIT 16KB FLASH 44TQFP Tecnologie Infineon

Visualizzazione funzionale di PSoC®

La famiglia PSoC® è composta da molti dispositivi a mixed-signal array con controller on-chip.dispositivo programmabile a singolo chip a basso costoI dispositivi PSoC comprendono blocchi di logica analogica e digitale configurabili, nonché interconnessioni programmabili.Questa architettura consente all'utente di creare configurazioni periferiche personalizzate che corrispondono ai requisiti di ogni singola applicazioneInoltre, una CPU veloce, memoria di programma Flash, memoria dati SRAM e IO configurabile sono inclusi in una serie di comodi pinout e pacchetti.

Caratteristiche

■ Potente processore di architettura Harvard
M8C velocità del processore fino a 24 MHz
8x8 moltiplicare, 32 bit accumulare
❐ Low Power at High Speed
Voltaggio di funzionamento da 3,0 a 5,25 V
Voltaggi di funzionamento fino a 1,0 V utilizzando la pompa OnChip Switch Mode (SMP)
-40°C a +85°C
■ periferiche avanzate (blocchi PSoC)
¢ 12 blocchi PSoC analoghi ferroviario-ferrovia:
- ADC fino a 14 bit
- Fino a 9 bit
- Amplificatori di guadagno programmabili
- Filtri e comparatori programmabili
8 blocchi digitali PSoC forniscono:
- Timer da 8 a 32 bit, contatori e PWM
- Moduli CRC e PRS
- Fino a 2 UART full-duplex
- Multipli padroni o schiavi SPITM
- Connessa a tutti i pin GPIO
Perferei complessi mediante combinazione di blocchi
■ Precisione, programmabilità dell'orologeria
Oscillatore interno del 2,5% 24/48 MHz
24/48 MHz con cristallo opzionale a 32 kHz
Ossillatore esterno opzionale, fino a 24 MHz
Oscillatore interno per cani da guardia e sonno
■ Memoria flessibile su chip
Storage dei programmi flash da 16K 50.000 cicli di cancellazione/scrittura
256 byte di memoria SRAM
Programmazione seriale in sistema (ISSP)
¢ Aggiornamenti Flash parziali
Moduli di protezione flessibili
Emulazione EEPROM in Flash
■ Configurazioni di pin programmabili
- 25 mA Sink su tutti i GPIO
¢ Pull up, Pull down, High Z, Strong o Open Drain Drive Mode su tutti i GPIO
¢ Fino a 12 ingressi analogici su GPIO
4 uscite analogiche da 30 mA su GPIO
Interruzione configurabile su tutti i GPIO
■ Risorse aggiuntive del sistema
I2CTM Slave, Master e Multi-Master a 400 kHz
¢ Cani da guardia e timer per il sonno
¢ rilevamento a bassa tensione configurabile dall'utente
¢ Circuito integrato di vigilanza
¢ riferimento di tensione di precisione sul chip
■ Strumenti di sviluppo completi
Sviluppo di software libero (PSoC DesignerTM)
Emulatore e Programmatore a circuito completo
Emulazione a piena velocità
Struttura complessa del punto di interruzione
- 128K di memoria.
