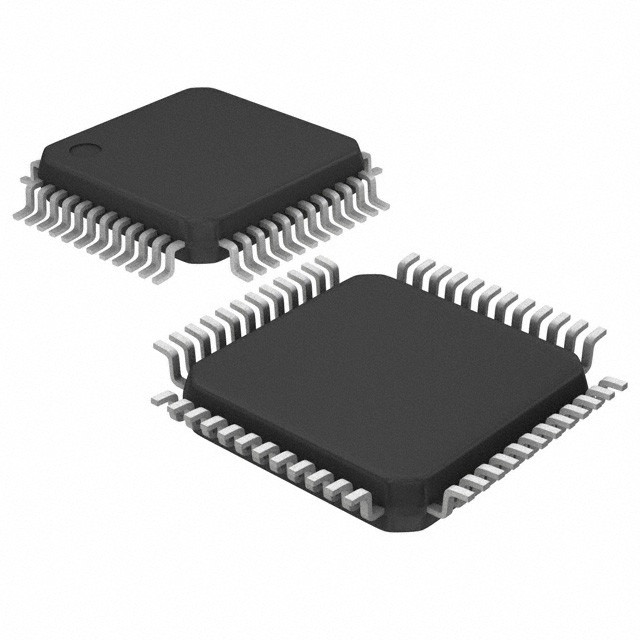

MCU IN CI CY8C4246AZI-L433 32BIT 64KB FLASH 48TQFP Infineon Technologies

Descrizione generale

PSoC® 4 è un'architettura di piattaforma scalabile e riconfigurabile per una famiglia di controller di sistema integrato programmabile a segnale misto con una CPU ARM® CortexTM-M0.Combina blocchi analogici e digitali programmabili e riconfigurabili con routing automatico flessibileLa famiglia di prodotti PSoC 4100, basata su questa piattaforma, è una combinazione di un microcontrollore con logica programmabile digitale, conversione analogico-digitale ad alte prestazioni,opamp con modalità ComparatorI prodotti PSoC 4100 saranno pienamente compatibili con i membri della piattaforma PSoC 4 per nuove applicazioni e esigenze di progettazione.I sottosistemi analogici e digitali programmabili consentono la flessibilità e la regolazione in campo del progetto.

Caratteristiche

Sottosistema MCU a 32 bit
■ CPU ARM Cortex-M0 a 24 MHz con moltiplicazione a ciclo singolo
■ Fino a 32 kB di flash con Read Accelerator
■ Fino a 4 kB di SRAM

Analogo programmabile

■ due amplificatori con trasformabile
modalità di azionamento interno ad alta larghezza di banda e modalità di confronto e ADC
capacità di buffering di input
■ ADC SAR a 12 bit 806 ksps con differenziale e monoestremità
modalità e sequenziatore di canali con mediazione del segnale
■ due DAC attuali (IDAC) per uso generale o capacitivo
applicazioni di rilevamento su qualsiasi pin
■ Due comparatori a bassa potenza che funzionano in sonno profondo

Funzionamento a bassa potenza da 1,71-V a 5,5 V

■ Modalità di arresto 20-nA con sveglia del pin GPIO
■ Le modalità di sonno invernale e di sonno profondo consentono di svegliarsi
scambi di potenza

Sensori capacitivi
■ Cypress CapSense Sigma-Delta (CSD) fornisce il miglior in classe
SNR (>5:1) e tolleranza all'acqua
■ il componente software fornito da Cypress rende capacitive
Disegno di rilevamento facile
■ Tuning automatico dell'hardware (SmartSenseTM)
Dispositivo LCD a segmento
■ Dispositivo LCD supportato su tutti i pin (comune o a segmento)
■ Funziona in modalità Deep Sleep con 4 bit di memoria per pin

Comunicazione seriale

■ due comunicazioni seriali riconfigurabili in tempo di esecuzione
con una capacità di accensione superiore a 50 W
funzionalità

Timing e modulazione della larghezza di impulso

■ quattro modulatori di larghezza di impulso a 16 bit (TCPWM)
blocchi
■ modalità allineate al centro, bordo e pseudo-casuale
■ Azionamento basato su un comparatore dei segnali di eliminazione per il motore e per la trasmissione
altre applicazioni logiche digitali ad alta affidabilità (Continua...)
