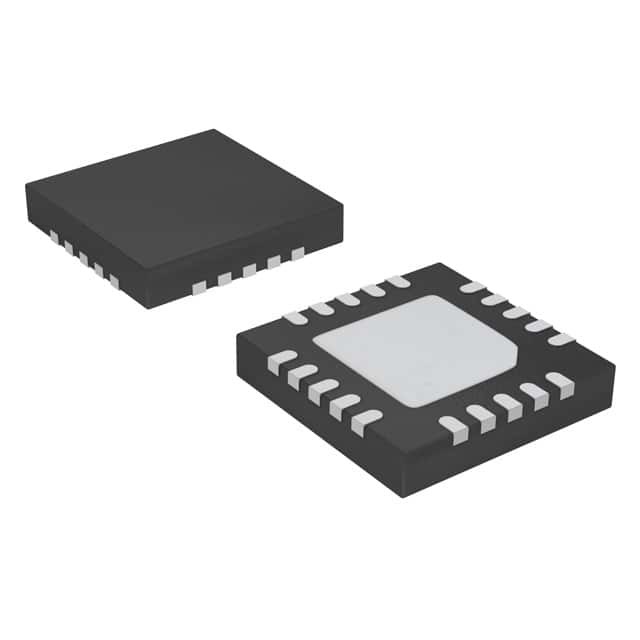

C8051F330-GM IC MCU 8BIT 8KB FLASH 20MLP Silicon Labs

Visualizzazione del sistema

I dispositivi C8051F330/1/2/3/4/5 sono MCU System-on-a-Chip a segnale misto completamente integrati. Le caratteristiche evidenziate sono elencate di seguito. Si rimanda alla tabella 1.1 per la selezione delle caratteristiche specifiche del prodotto.

• Core di microcontrollore compatibile con il sistema 8051 (fino a 25 MIPS)

• Interfaccia di debug in sistema, a piena velocità e non invasiva (on-chip)
• ADC mono/differenziale a 16 canali a 200 ksps a 10 bit con multiplexer analogo
• DAC di uscita di corrente a 10 bit
• Oscillatore interno programmabile di precisione a 25 MHz
• Fino a 8 kB di memoria Flash su chip sono riservati
• 768 byte di RAM su chip
• Interfacce seriali SMBus/I2C, UART avanzata e SPI avanzata implementate in hardware
• Quattro timer a 16 bit di uso generale
• Matrice programmabile contatore/timer (PCA) con tre moduli di cattura/confronto e funzione Watchdog Timer
• On-chip Power-On Reset, monitor VDD e sensore di temperatura
• Comparatore di tensione su chip
• 17 porte di ingresso/uscita (tolleranti 5 V)

Periferie analoghe

- ADC a 10 bit (solo F330/2/4)
• Fino a 200 kps
• Fino a 16 ingressi esterni a singola estremità o differenziali
• VREF da VREF interno, pin esterno o VDD
• Avvio interno o esterno della fonte di conversione
• Sensore di temperatura integrato
- DAC di uscita di corrente a 10 bit (solo F330)
- Comparatore.
• Isteresis programmabile e tempo di risposta
• Configurabile come fonte di interruzione o di ripristino
• bassa corrente (0,4 μA)
Debug sul chip
- Il circuito di debug on-chip facilita il debug in sistema a piena velocità e non invasivo (senza emulatore)
- Fornisce punti di interruzione, singolo passo, ispezione/modifica memoria e registri
- prestazioni superiori rispetto ai sistemi di emulazione che utilizzano chip ICE, capsule di destinazione e socket
- Basso costo, kit completo di sviluppo
Tensione di alimentazione da 2,7 a 3,6 V
- corrente di funzionamento tipica: 6,4 mA a 25 MHz;
9 μA a 32 kHz
- Corrente tipica di arresto: 0,1 μA
Intervallo di temperatura: da ¥40 a +85 °C
Core ad alta velocità 8051 μC
- architettura di istruzioni pipeline; esegue il 70% delle istruzioni in 1 o 2 orologi di sistema
- Fino a 25 MIPS con clock a 25 MHz
- Memoria ampliata di interruzione
- 768 byte di memoria RAM interna (256 + 512)
- 8 kB (F330/1), 4 kB (F332/3), o 2 kB (F334/5) Flash; programmabile in sistema in dispositivi da 512 byte
Periferie digitali
- 17 porte di ingresso/uscita; tutte a 5 V tolleranti con elevata corrente del lavandino
- UART, SMBusTM e porte seriali SPITM migliorate
- Quattro contatori/timer a 16 bit di uso generale
- 16-bit programmabile contatore array (PCA) con tre moduli di cattura / confronto
- modalità orologio in tempo reale utilizzando PCA o timer e sorgente di orologio esterno
Fonti dell'orologio
- Due oscillatori interni:
• 24,5 MHz con una precisione del ± 2% supporta il funzionamento UART senza cristalli
• 80/40/20/10 kHz bassa frequenza, bassa potenza
- Oscillatore esterno: cristallo, RC, C, o orologio (1 o 2 modalità pin)
- Può passare da una sorgente di clock all'altra; utile in modalità di risparmio energetico
Pacchetto QFN a 20 pin
