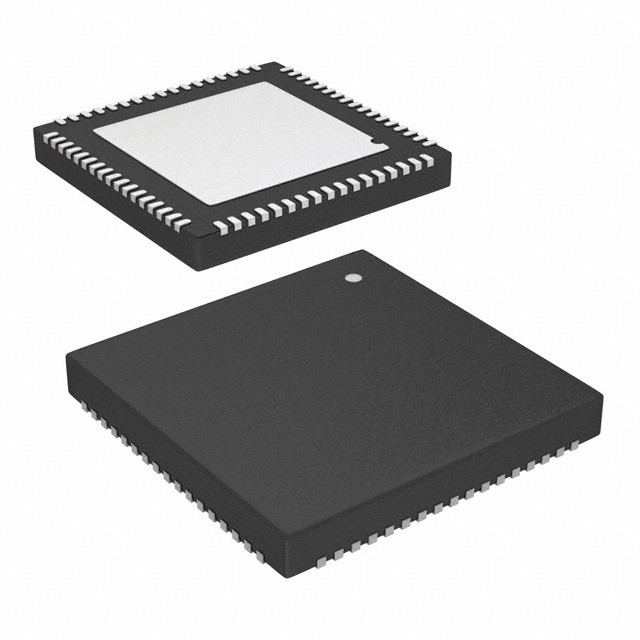

CY8C5868LTI-LP039 IC MCU 32BIT 256KB FLASH 68QFN Infineon Technologies

Descrizione generale

Con la sua gamma unica di blocchi configurabili, PSoC®5 è una vera soluzione a livello di sistema che fornisce funzioni periferiche MCU, memoria, analogiche e digitali in un unico chip.La famiglia CY8C52 offre un metodo moderno di acquisizione del segnaleLa capacità analogica si estende dalla gamma delle termocoppie (vicino alle tensioni CC) ai segnali ultrasonici.La famiglia CY8C52 può gestire decine di canali di acquisizione dati e input analogici su ogni pin GPIOLa famiglia CY8C52 è anche un sistema digitale configurabile ad alte prestazioni con alcuni numeri di parti tra cui interfacce come USB, multi-master I2C e CAN.la famiglia CY8C52 ha un facile da configurare matrice logica, routing flessibile a tutti i pin di I/O e un core di microprocessore ARM® CortexTM-M3 a 32 bit ad alte prestazioni.I progettisti possono facilmente creare progetti a livello di sistema utilizzando una ricca libreria di componenti preconstruiti e primitive booleane utilizzando PSoC® CreatorTM, uno strumento di inserimento schematico gerarchico.La famiglia CY8C52 offre opportunità senza pari per l'integrazione di materiale analogo e digitale, accogliendo facilmente le modifiche di design dell'ultimo minuto attraverso semplici aggiornamenti del firmware.

Caratteristiche

■ Core CPU ARM Cortex-M3 a 32 bit
□ funzionamento a frequenza continua a 40 MHz
□ Memoria flash per programmi, fino a 256 KB, 100.000 cicli di scrittura, conservazione di 20 anni, molteplici funzioni di sicurezza
□ Memoria SRAM fino a 64 KB
□ 2 KB di memoria EEPROM, 1 milione di cicli, 20 anni di conservazione
D DMA a 24 canali con accesso a bus AHB multilivello
• Descritori e priorità a catena programmabili
• Supporto per il trasferimento di 32 bit ad alta larghezza di banda
■ basse tensioni, potenza ultrabassa
□ Ampia gamma di tensione di funzionamento: da 0,5 a 5,5 V
D regolatore di potenziamento ad alta efficienza da 0,5 V di ingresso a 1,8 V di uscita a 5,0 V
□ 2 mA a 6 MHz
□ modalità a bassa potenza, tra cui:
• modalità di letargo di 300 nA con ritenzione della RAM e LVD
• modalità di riposo 2 μA con orologio in tempo reale e ripristino a bassa tensione
■ Sistema di I/O versatile
□ da 28 a 72 I/O (62 GPIO, 8 SIO, 2 USBIO[1])
□ Qualsiasi GPIO su qualsiasi periferica digitale o analogica
□ Disco diretto LCD da qualsiasi GPIO, fino a 46x16 segmenti [1]
□ tensioni di interfaccia I/O da 1,2 a 5,5 V, fino a 4 domini
□ IRQ mascherabile e indipendente su qualsiasi pin o porta
□ Input TTL a scatto Schmitt
□ Tutti i GPIO configurabili come deflusso aperto alto/basso, tirare su/giù, High-Z o potenza alta
□ Configurabile stato del pin GPIO a carico al ripristino (POR)
□ 25 mA di abbassamento sul SIO
■ periferiche digitali
D 20 a 24 blocchi universali digitali programmabili basati su PLD
□ Puffer CAN 2.0b 16 RX, 8 TX[1]
□ Full-Speed (FS) USB 2.0 12 Mbps con oscillatore interno [1]
□ Quattro timer a 16 bit configurabili, contatore e blocchi PWM
□ Biblioteca di periferiche standard
• Timer, contatori e PWM da 8, 16, 24 e 32 bit
• SPI, UART, I2C
• Numerosi altri disponibili in catalogo
□ Biblioteca di periferiche avanzate
• Controllo ciclico della ridondanza (CRC)
• Generatore di pseudo sequenze casuali (PRS)
• LIN Bus 2.0
• Decodificatore quadrato
■ periferiche analogiche (1,71 V ≤ Vdda ≤ 5,5 V)
□ 1,024V±0,1% di riferimento di tensione interna da -40°C a +85°C (14 ppm/°C)
□ SAR ADC, 12 bit a 1 Msps[1]
□ Due comparatori con tempo di risposta di 75 ns
■ Programmazione, debug e tracciabilità
□ Interfacce JTAG (4 fili), SWD (2 fili), SWV e TRACEPORT
□ Blocco di Flash Patch and Breakpoint (FPB) del Cortex-M3
□ Cortex-M3 Embedded Trace MacrocellTM (ETMTM) genera un flusso di istruzioni.
□ Cortex-M3 Data Watchpoint and Trace (DWT) genera informazioni di traccia dei dati
□ Cortex-M3 Instrumentation Trace Macrocell (ITM) può essere utilizzato per il debug in stile stampa
□ I blocchi DWT, ETM e ITM comunicano con i sistemi off-chip di debug e tracciamento tramite SWV o TRACEPORT
□ programmazione bootloader supportata tramite I2C, SPI, UART, USB e altre interfacce
■ Precisione, programmabilità
□ oscillatore interno da 1 a 72 MHz ± 1% (per l'intero intervallo di temperatura e tensione) con PLL
□ Oscillatore di cristallo da 4 a 33 MHz per la precisione di PPM di cristallo
□ Generazione di orologi PLL interni fino a 40 MHz
□ Oscillatore a cristallo da 32,768 kHz
□ Oscillatore interno a bassa potenza a 1 kHz, 100 kHz
■ Temperatura e imballaggio
D temperatura industriale da -40°C a +85°C
□ Opzioni di pacchetti SSOP a 48 pin, QFN a 68 pin e TQFP a 100 pin
