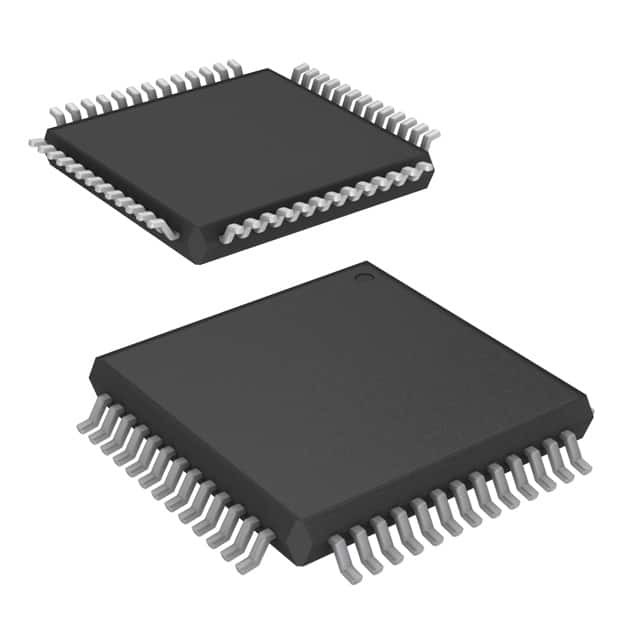

MC9S12C32CPBE25 IC MCU 16BIT 32KB FLASH 52TQFP N✖P USA Inc.

Introduzione

La famiglia MC9S12C / MC9S12GC sono famiglie di MCU basate su flash a 48/52/80 pin, che offrono la potenza e la flessibilità del core a 16 bit a una nuova gamma di componenti sensibili ai costi e allo spazio,applicazioni di rete industriale e automobilistica a uso generaleTutti i membri della famiglia MC9S12C/MC9S12GC sono dotati di periferiche standard su chip, tra cui un'unità di elaborazione centrale a 16 bit (CPU12), fino a 128K byte di Flash EEPROM, fino a 4K byte di RAM,un'interfaccia di comunicazione seriale asincrona (SCI), un'interfaccia periferica seriale (SPI), un modulo timer a 16 bit (TIM) a 8 canali, un modulatore di larghezza di impulso a 8 bit (PWM) a 6 canali, un convertitore analogico-digitale (ADC) a 8 canali e 10 bit.

Caratteristiche

• Core HCS12 a 16 bit:
CPU HCS12
Compatibile verso l'alto con il set di istruzioni M68HC11
¢ Interrupt stacking e programmazione identica a M68HC11
¢ Coda di istruzioni
¢ Indirizzamento indicizzato migliorato
¢ MMC (mappa di memoria e interfaccia)
¢ INT (controllo dell'interruzione)
BDM (modo di debug in background)
DBG12 (modulo di debug12 avanzato, compresi i punti di interruzione e il buffer di traccia del cambiamento di flusso)
MEBI (multiplexed expansion bus interface) disponibile solo nella versione a 80 pin
• Input di interruzione di sveglia:
Fino a 12 bit di porta disponibili per la funzione di interruzione di sveglia con filtraggio digitale
• Frequenza di funzionamento:
32 MHz equivalente a 16 MHz di velocità del bus per un singolo chip
32 MHz equivalenti a 16 MHz velocità del bus in modalità di bus estese
Opzione della famiglia 9S12C: 50MHz equivalente a velocità di bus a 25MHz
Tutti i membri della famiglia 9S12GC consentono una frequenza operativa di 50 MHz.
• regolatore interno da 2,5 V:
Supporta una gamma di tensione di ingresso da 2,97V a 5,5V
Capacità di funzionamento in modalità a bassa potenza
Include circuiti di ripristino a bassa tensione (LVR)
Include circuiti a bassa tensione (LVI)
• 48-pin LQFP, 52-pin LQFP o 80-pin QFP:
- fino a 58 linee di I/O con capacità di ingresso e di azionamento a 5 V (pacchetto a 80 pin)
fino a 2 linee dedicate di ingresso 5V (IRQ, XIRQ)
Input del convertitore A/D 5V 8 e I/O 5V
• Sostegno allo sviluppo:
¢ modalità debug di fondo a filo singolo (BDM)
Punto di rottura hardware on-chip
¢ funzionalità di debug DBG12 migliorate
