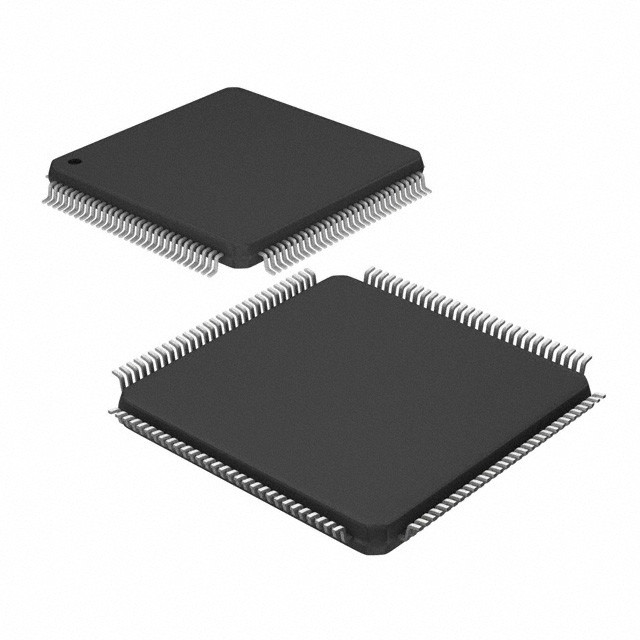

MB90223PF-GT-137-BND IC MCU 16BIT 64KB MROM 120PQFP Tecnologie Infineon

■ OUTLINE

The MB90220 series of general-purpose high-performance 16-bit microcontrollers has been developed primarily for applications that demand high-speed real-time processing and is suited for industrial applications, attrezzature per l'automazione degli uffici, controllo dei processi e altre applicazioni.La CPU F2MC-16F è basata sulla famiglia F2MC*-16 con funzioni di supporto linguistico di alto livello e funzioni di commutazione delle attività migliorate, nonché modalità di indirizzamento aggiuntive.
Le risorse periferiche del chip includono un timer PWC a 4 canali, un ICU a 4 canali (Input Capture Unit), un contatore a timer a 24 bit a 1 canali, un OCU a 8 canali (Output Compare Unit),un timer di ricarica a 16 bit a 6 canali, un timer PPG a 16 bit a 2 canali, un convertitore A/D a 10 bit con 16 ingressi e una porta seriale a 4 canali con funzione UART (un canale include la funzione CTS).

■ FUNZIONALITÀ

CPU F2MC-16F
• Tempo minimo di esecuzione: oscillazione di 62,5 ns/16 MHz (utilizzando un sistema di controllo di servizio)
• Set di istruzioni ottimizzati per i controller
Compatibile con il F2MC-16 ((H)
Vari tipi di dati (bit, byte, word e long-word)
Miglioramento del ciclo di istruzioni per accelerare l'operazione
Modi di indirizzamento estesi: 25 tipi
Alta efficienza di codifica
Metodo di accesso (accesso bancario con puntatore lineare)
Instruzioni di moltiplicazione e divisione migliorate (con istruzioni firmate aggiunte)
Operazione di maggiore precisione con un accumulatore a 32 bit
• Servizio di I/O intelligente esteso (funzione di trasferimento automatico indipendente dalle istruzioni)
Area di accesso estesa a 64 Kbyte
• Set di istruzioni avanzato applicabile al linguaggio di alto livello (C) e al multitasking
Indicatore della pila di sistema
Instruzioni indirette con puntatore migliorate
Instruzione di spostamento del barile
Funzione di controllo delle pile
• Aumento della velocità di esecuzione: coda di istruzioni da 8 byte
• Potenti funzioni di interruzione: 8 livelli e 28 fonti

Risorse periferiche

• Maschera ROM: 64 Kbyte (MB90223)
96 Kbyte (MB90224)
EPROM: 96 Kbyte (MB90W224A/W224B)
• PROM una tantum: 96 Kbytes (MB90P224A/P224B)
• RAM: 3 Kbyte (MB90223)
4.5 Kbyte (MB90224/MB90W224A/P224A/W224B/P224B)
5 Kbyte (MB90V220)
• Porti di uso generale: massimo 102 canali
• ICU (Input Capture Unit): 4 canali
• contatore di timer a 24 bit: 1 canale
• OCU (Output Compare Unit): 8 canali
• Timer PWC con funzione di misura del tempo: 4 canali
• convertitore A/D a 10 bit: 16 canali
• UART: 4 canali (un canale include la funzione CTS)
• Timer di ricarica a 16 bit Uscita, orologio esterno e funzioni di gate: 6 canali
• Timer PPG a 16 bit: 2 canali
• DTP/Input di interruzione esterna: 8 canali (di cui cinque con funzione di rilevamento dei bordi)
• RAM inibitore di scrittura: 0,5 Kbyte (1 Kbyte per MB90V220)
• Contatore di tempo: 18 bit
• Funzione dell'ingranaggio dell'orologio
• modalità a basso consumo energetico
Modalità di riposo
Modalità di arresto
Modalità di attesa hardware
