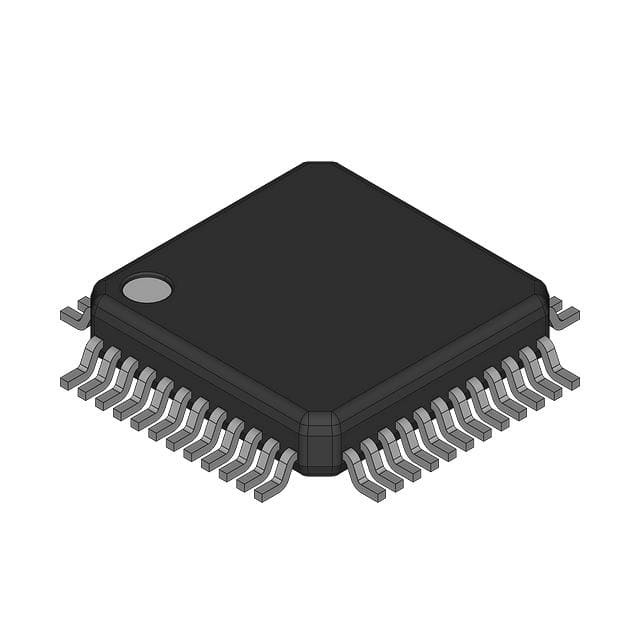

LM3S828-IQN50-C2 IC MCU 32BIT 64KB FLASH 48LQFP Micro luminoso

[Luminary Micro, Inc.]

Visualizzazione architettonica

La famiglia di microcontrollori Luminary Micro StellarisTM, i primi controller basati su ARM® CortexTM-M3, offre un'elaborazione a 32 bit ad alte prestazioni per applicazioni di microcontrollori embedded a basso costo.Queste parti pionieristiche offrono ai clienti prestazioni a 32 bit ad un costo equivalente a quelli dei dispositivi legacy a 8 e 16 bit, tutto in un pacchetto con una piccola impronta.

Caratteristiche del prodotto

Il microcontrollore LM3S801 comprende le seguenti caratteristiche del prodotto:
■ prestazioni RISC a 32 bit
Architettura ARM® CortexTM-M3 v7M a 32 bit ottimizzata per applicazioni embedded con un'impronta ridotta
Core del processore con set di istruzioni solo per Thumb® per elevata densità di codice
Operare a 50 MHz
¢ Divisione hardware e moltiplicazione a ciclo unico
Controller di interruzione vettorizzato integrato (NVIC) che fornisce una gestione deterministica delle interruzioni
26 interruzioni con otto livelli di priorità
L'unità di protezione della memoria (MPU) fornisce una modalità privilegiata per la funzionalità del sistema operativo protetto
L'accesso ai dati non allineato, che consente di immagazzinare i dati in memoria in modo efficiente
La manipolazione dei bit atomici (bit-banding) consente un utilizzo della memoria massimo e un controllo dei periferici semplificato
■ Memoria interna
¢ 64 KB flash a ciclo singolo
• Protezione dei blocchi flash gestiti dall'utente su base di blocchi da 2 KB
• Programmazione dei dati flash gestiti dall'utente
• Blocco di protezione flash definito e gestito dall'utente
8 KB di SRAM a ciclo singolo
■ Timer per uso generale
- Tre timer, ciascuno dei quali può essere configurato come un singolo timer a 32 bit o come due timer a 16 bit
- Moduli di temporizzazione a 32 bit:
• Timer programmabile
• Timer periodico programmabile
• Orologio in tempo reale quando si utilizza un orologio esterno da 32,768 KHz come input
• blocco abilitato dall'utente in modalità periodica e di un solo colpo quando il controller afferma il segnale di arresto della CPU durante il debug
- Moduli Timer a 16 bit:
• Funzione di timer per uso generale con prescaler a 8 bit
• Timer programmabile
• Timer periodico programmabile
• blocco abilitato dall'utente quando il controller asserisce il segnale CPU Halt durante il debug

• Cattura del conteggio dei bordi di ingresso
• Cattura del tempo di ingresso
¢ modalità PWM a 16 bit:
• Modalità PWM semplice con inversione di uscita programmabile del segnale PWM
■ Timer di controllo compatibile con ARM FiRM
¢ Contatore a 32 bit con registro di carico programmabile
¢ orologio da guardia separato con abilitazione
Logica di generazione di interruzioni programmabile con mascheramento dell'interruzione
Protezione del registro di blocco da software in fuga
¢ Ripristinare la logica di generazione con una funzione di abilitazione/disattivazione
¢ blocco abilitato dall'utente quando il controller afferma il segnale di arresto della CPU durante il debug
■ Interfaccia sincrona seriale (SSI)
L'operazione master o slave
¢ Clock bit rate e prescale programmabili
¢ Trasmettere e ricevere FIFO separati, 16 bit di larghezza, 8 posizioni di profondità
L'interfaccia programmabile per Freescale SPI, MICROWIRE o Texas Instruments
¢ dimensioni di fotogrammi di dati programmabili da 4 a 16 bit
¢ modalità di prova a loopback interno per test diagnostici/debug
■ UART
2 UART del tipo 16C550 completamente programmabili
¢ FIFO 16x8 separate per trasmettere (TX) e 16x12 ricevere (RX) per ridurre il carico del servizio di interruzione della CPU
Generatore di frequenza di segnalazione programmabile con divisore frazionario
Lungozza FIFO programmabile, compresa l'operazione a profondità di 1 byte che fornisce un'interfaccia convenzionale a doppia buffer
¢ livelli di attivazione FIFO di 1/8, 1/4, 1/2, 3/4 e 7/8
Bits di comunicazione asincroni standard per l'avvio, la sosta e la parità
¢ rilevamento di false iniziazioni
¢ generazione e rilevamento di interruzioni di linea
(Continua...)

Applicazioni mirate

■ Automazione e controllo delle fabbriche
■ Dispositivi industriali di controllo dell'alimentazione
■ Edilizia e domotica
■ Motori di induzione DC e AC senza spazzole
