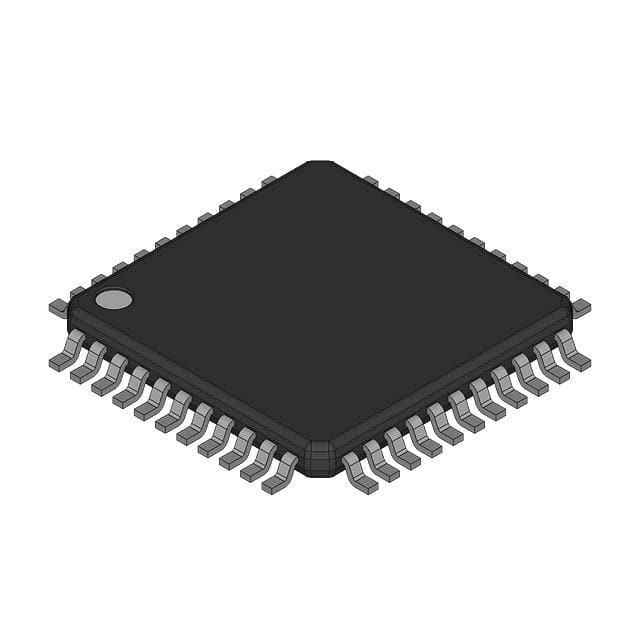

AT80C51RA2-RLTUM IC MCU 8BIT SENZA ROM 44VQFP Atmel

Descrizione

Atmel TS8xC51Rx2 è una versione CMOS ROM, OTP, EPROM e ROMless ad alte prestazioni del microcontrollore a singolo chip 80C51 CMOS a 8 bit.La TS8xC51Rx2 conserva tutte le caratteristiche della 80C51 con capacità ROM/EPROM estesa (16/32/64 Kbyte), 256 byte di RAM interna, un sistema di interruzione a 7 sorgenti, 4 livelli, un oscillatore on-chip e tre timer/contatori.

Caratteristiche

• 80C52 Compatibile
¢ 8051 compatibile con pin e istruzioni
4 porte I/O a 8 bit
3 timer/contatori a 16 bit
256 byte di scratchpad RAM
• Architettura ad alta velocità
️ 40 MHz @ 5V, 30MHz @ 3V
X2 Capacità di miglioramento della velocità (6 orologi/ciclo della macchina)
️ 30 MHz @ 5V, 20 MHz @ 3V (equivalente a
¢ 60 MHz @ 5V, 40 MHz @ 3V)
• Indicatore dati doppio
• ROM/EPROM su chip (16K-byte, 32K-byte, 64K-byte)
• RAM ampliata su chip (XRAM) (256 o 768 byte)
• Timer/controllore 2 programmabile
• Array contatore programmabile con
¢ uscita ad alta velocità,
¢ Confronta / cattura,
¢ Modulatore di larghezza di impulso,
Capacità di cronometraggio per cani da guardia
• Timer di controllo hardware (abilitato una sola volta con reset-out)
• 2 porte I/O extra a 8 bit disponibili su RD2 con pacchetti ad alto numero di pin
• Ripristino delle porte asincrone
• Struttura di interruzione con
7 Fonti interrotte,
Sistema di interruzione di priorità di livello 4
• Full duplex UART potenziato
¢ rilevamento degli errori di inquadratura
¢ Riconoscimento automatico degli indirizzi
• EMI basso (inibizione di ALE)
• Modi di controllo della potenza
¢ modalità di inattività
¢ modalità di spegnimento
️ bandiera di spegnimento
• Modalità una volta (emulazione su chip)
• Fornitura di corrente: 4,5-5V, 2,7-5,5V
• Intervalli di temperatura: commerciale (0 a 70 °C)^oC) e industriale (-40-85)^oC)
• Pacchetti: PDIL40, PLCC44, VQFP44 1.4, PLCC68, VQFP64 1.4
