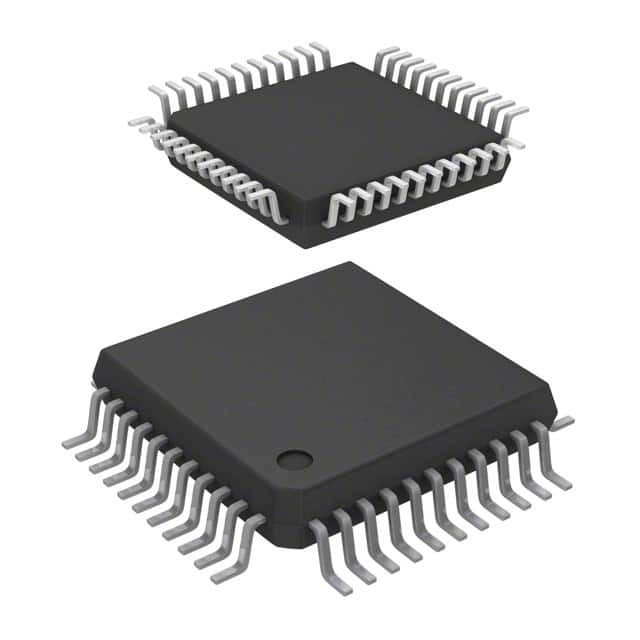

ST72F324LJ2T5TR IC MCU 8BIT 8KB FLASH 44LQFP STMicroelettronica

Descrizione

I dispositivi ST72F324L e ST72324BL sono membri della famiglia di microcontrollori ST7 progettati per applicazioni di fascia media che funzionano a 3,3 V. Diverse opzioni di pacchetti offrono fino a 32 pin I / O.
Tutti i dispositivi sono basati su un core standard di 8 bit, con un set di istruzioni avanzato e sono disponibili con memoria di programma Flash o ROM.L'architettura della famiglia ST7 offre sia potenza che flessibilità agli sviluppatori di softwareLe periferiche on-chip comprendono un convertitore A/D, 2 timer di uso generale, un'interfaccia SPI e un'interfaccia SCI.
Per il risparmio energetico, il microcontrollore può passare dinamicamente in modalità WAIT, SLOW, ACTIVE-HALT o HALT quando l'applicazione è in stato di inattività o stand-by.

Caratteristiche

■ Ricordi
8 a 32K dual voltage High Density Flash (HD Flash) o ROM con capacità di protezione da lettura.
RAM da 384 a 1K byte
¢ Durata di HDFlash: 100 cicli, conservazione dei dati: 40 anni a 85°C
■ Orologio, ripristino e gestione delle forniture
Fonti dell'orologio: oscillatori a risonanza di cristallo/ceramica, oscillatore RC interno e bypass per l'orologio esterno
¢ PLL per la moltiplicazione a 2x
4 modalità di risparmio energetico: fermo, fermo attivo, attesa e lento
■ Interruzione della gestione
Controller di interruzione annidato
10 vettori di interruzione più TRAP e RESET
Linea di interruzione esterna 9/6 (su 4 vettori)
■ fino a 32 porte di I/O
32/24 linee di I/O bidirezionali multifunzionali
22/17 linee funzionali alternate

■ 4 timer
Controller dell'orologio principale con: base in tempo reale, funzionalità di bip e clock-out
¢ Timer da guardia configurabile
- Timer A a 16 bit con: 1 input capture, 1 output compare, input clock esterno, modalità PWM e generatore di impulsi
- Timer B a 16 bit con: 2 catture di input, 2 confronto di output, modalità PWM e generatore di impulsi
■ 2 Interfacce di comunicazione
Interfaccia seriale sincrona SPI
Interfaccia seriale asincrona SCI
■ 1 Periferico analogo
- ADC a 10 bit con 12 porte di ingresso
■ Set di istruzioni
- Manipulazione dei dati a 8 bit
63 Istruzioni di base
17 principali modalità di indirizzamento
8 x 8 istruzione di moltiplicazione non segnata
■ Strumenti di sviluppo
¢ pacchetto completo di sviluppo hardware/software
Capacità di prova in circuito
