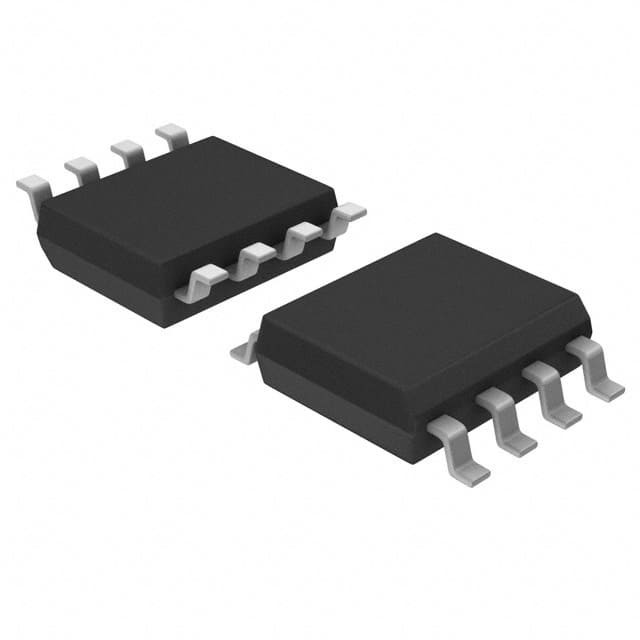

Tecnologia microchip ATTINY13A-SFR IC MCU 8BIT 1KB FLASH 8SOIC

Caratteristiche

• Microcontrollore AVR® a 8 bit ad alte prestazioni e a bassa potenza
• Architettura RISC avanzata
120 istruzioni efficaci esecuzione della maggior parte dei cicli di orologio singolo
32 x 8 Registri di lavoro a scopo generale
 Funzionamento completamente statico
¢ Fino a 20 MIPS a 20 MHz
• Segmenti di memoria non volatili ad alta resistenza
1K byte di memoria di programmazione flash auto-programmabile
¢ 64 byte EEPROM
¢ 64 byte SRAM interna
¢ Cicli di scrittura/cancellazione: 10.000 Flash/100.000 EEPROM
¢ conservazione dei dati: 20 anni a 85°C/100 anni a 25°C (vedere pagina 6)
¢ Blocco di programmazione per autoprogrammazione Flash e EEPROM Sicurezza dei dati
• Caratteristiche periferiche
Un timer/controllore a 8 bit con prescaler e due canali PWM
- 4 canali, ADC a 10 bit con riferimento di tensione interna
Timer di controllo programmabile con oscillatore separato su chip
Comparatore analogico su chip
• Caratteristiche speciali del microcontrollore
¢ debugWIRE Sistema di debug sul chip
Programmabile in sistema tramite porta SPI
Fonti di interruzione esterne e interne
Low Power Idle, ADC Noise Reduction, e modalità di spegnimento
- Circuito di riavvio di accensione migliorato
¢ Circuito di rilevamento programmabile con funzione di disattivazione del software
Oscillatore calibrato interno
• I/O e pacchetti
¢ 8-pin PDIP/SOIC: sei linee di I/O programmabili


• Voltaggio di funzionamento: ¥ 1,8 ¥ 5,5 V
• Grado di velocità:
0 4 MHz @ 1,8 5.5V
0 10 MHz @ 2,7 5.5V
0 20 MHz @ 4.5 5.5V
• Intervallo di temperatura industriale
• Basso consumo energetico
- Modalità attiva:
• 190 μA a 1,8 V e 1 MHz
¢ Modalità di inattività:
• 24 μA a 1,8 V e 1 MHz
