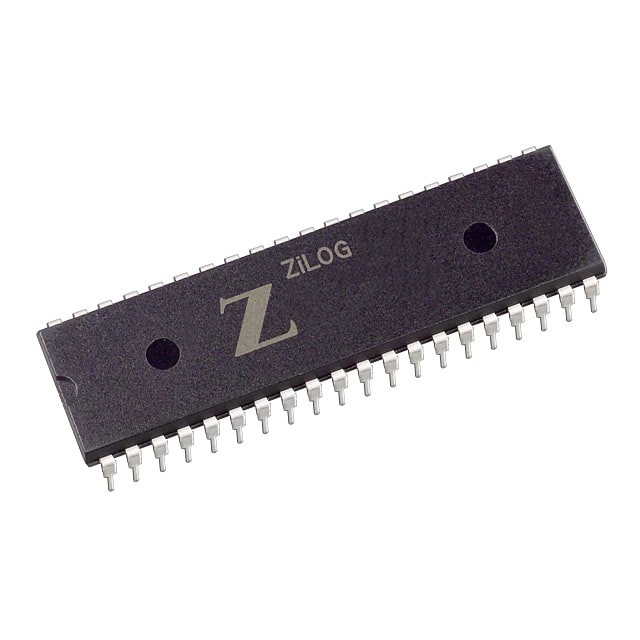

Z86E4412PSG IC MCU 8BIT 16 KB OTP 40DIP Zilog

Visualizzazione architettonica

I microcontrollori Zilog Z86E33/733/E34, E43/743/E44 a 8 bit programmabili una volta (OTP) sono membri della famiglia Zilog Z8® MCU a singolo chip con circuiti di risveglio avanzati,Timer di controllo programmabili, opzioni EMI a basso rumore e facile espansione del sistema hardware/software.

Caratteristiche

• Temperatura standard (VCC = 3,5 V a 5,5 V)
• Temperatura estesa (VCC = 3,5 V a 5,5 V)
• Pacchetti disponibili:
️ OTP DIP/SOIC/PLCC a 28 pin (E33/733/E34)
OTP DIP a 40 pin (E43/743/E44)
️ 44-Pin PLCC/LQFP OTP (E43/743/E44)
• Timer per cani da guardia (WDT) abilitato al software
• Programmabile con sistema push-pull/open-drain
sul porto 0, sul porto 1 e sul porto 2
• Linee di ingresso/uscita 24/32
• Ripristino WDT senza orologio
• Ripristino automatico di accensione (POR)
• Opzioni OTP programmabili:
Oscillatore RC
Protezione EPROM
- Disattivare il chiusura automatico
¢ WDT abilitato in modo permanente
Disattivare la resistenza di feedback dell'oscillazione di cristallo
Proteggere la RAM
• Basso consumo energetico: 60 mW
• Indicatore di istruzioni veloce: 0,75 μs
• Due modalità di attesa: STOP e HALT
• Importi digitali CMOS, attivati da Schmitt
• Modalità EMI bassa programmabile dal software
• Due contatori/timer a 8 bit programmabili
Ognuno con un Prescaler programmabile a 6 bit
• Interruzioni prioritarie a sei vettori
da Sei diverse fonti
• Due paragoni
• Oscillatore on-chip che accetta un cristallo,
Resonatore in ceramica, LC, RC o clock drive esterno
