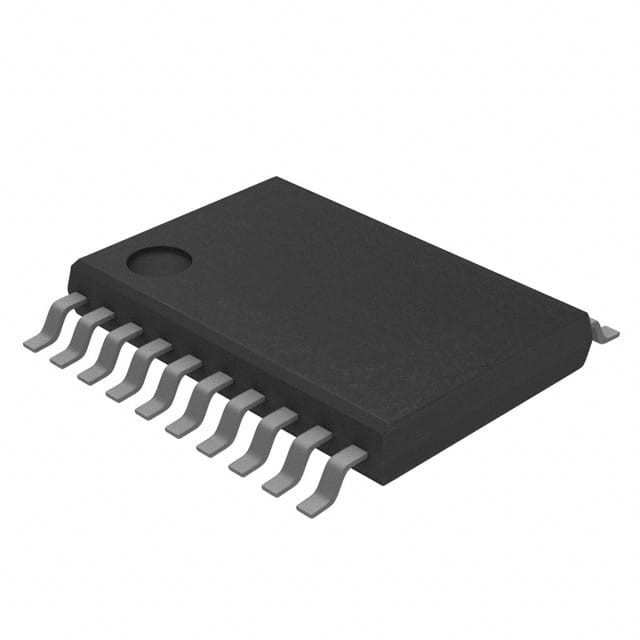

MC9S08SH8CTJ IC MCU 8BIT 8KB FLASH 20TSSOP N✖P USA Inc.

Visualizzazione del dispositivo

I membri MC9S08SH8 della famiglia HCS08 a basso costo e alte prestazioni di microcontrollori a 8 bit (MCU).Tutte le MCU della famiglia utilizzano il core HCS08 avanzato e sono disponibili con una varietà di moduli, dimensioni della memoria, tipi di memoria e tipi di pacchetti.

MC9S08SH8 Caratteristiche

Unità di elaborazione centrale (CPU) HCS08 a 8 bit
• CPU HCS08 da 40 MHz (unità di elaborazione centrale)
• set di istruzioni HC08 con aggiunta di istruzioni BGND
• Supporto fino a 32 fonti di interruzione/risistemazione

Memoria su chip

• lettura/programmazione/cancellazione in flash a piena tensione e temperatura di funzionamento
• Memoria a accesso casuale

Modi di risparmio energetico

• Due modalità di arresto a potenza molto bassa
• Modalità di attesa a potenza ridotta
• Interruzione in tempo reale a potenza molto bassa per l'uso in esecuzione, in attesa e in arresto

Opzioni di fonte dell' orologio

• Oscillatore (XOSC) ¢ oscillatore Pierce a controllo di anello; risonatore a cristallo o in ceramica dal 31,25 al 38,4 kHz o da 1 MHz al 16 MHz
• Sorgente di orologio interno (ICS) Risoluzione del 2% e deviazione del 2% rispetto alla temperatura e alla tensione; supporta frequenze di bus da 2 MHz a 20 MHz.

Protezione del sistema

• computer di controllo funzionante correttamente (COP) ripristinato con opzione di eseguire da una fonte di orologio interno dedicato a 1 kHz o da un orologio di bus
• rilevamento di bassa tensione con ripristino o interruzione; punti di scatto selezionabili
• rilevamento di codice operativo illegale con reset
• Rilevazione di indirizzi illegali con reset
• Protezione da blocco FLASH

Sostegno allo sviluppo

• Interfaccia di debug di sfondo a filo singolo
• Capacità di impostazione di un singolo punto di interruzione durante il debugging in circuito (più due punti di interruzione nel modulo di debug on-chip)
• Modulo di debug di emulazione (ICE) in circuito (on-chip) contenente due comparatori e nove modalità di attivazione.Il modulo di debug supporta sia i tag che i punti di interruzione di forza.
(Continua...)
