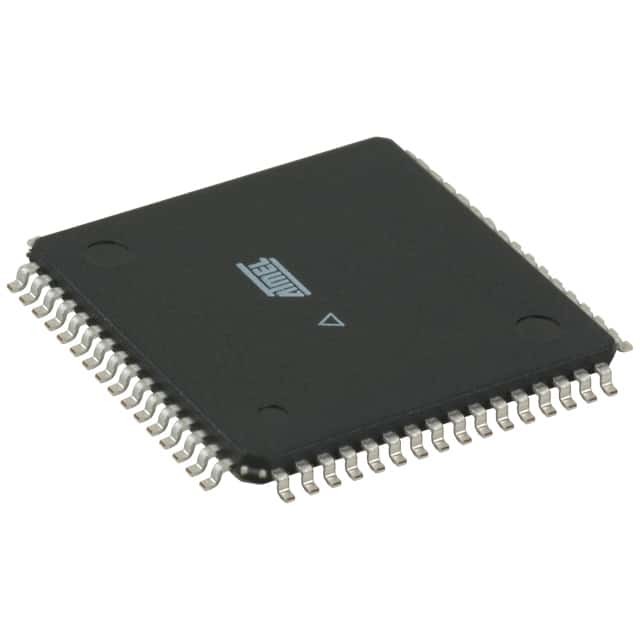

ATMEGA64A-AUR IC MCU 8BIT 64KB FLASH 64TQFP Tecnologia del microchip

Visualizzazione

L'ATmega64A è un microcontrollore CMOS a 8 bit basato sull'architettura RISC AVR.l'ATmega64A raggiunge una portata che si avvicina a 1 MIPS per MHz, consentendo al progettista del sistema di ottimizzare il consumo di energia rispetto alla velocità di elaborazione.

Caratteristiche

• Microcontrollore Atmel® AVR® a 8 bit ad alte prestazioni e a bassa potenza
• Architettura RISC avanzata
130 istruzioni efficaci esecuzione della maggior parte dei cicli di un solo orologio
32 x 8 Registri di lavoro a scopo generale + Registri di controllo periferici
 Funzionamento completamente statico
¢ Fino a 16 MIPS a 16 MHz
¢ Multiplicatore a 2 cicli su chip
• Segmenti di memoria non volatili ad alta resistenza
64 Kbytes di memoria di programmazione flash programmabile in sistema
2 Kbytes EEPROM
4 Kbytes SRAM interna
¢ Cicli di scrittura/cancellazione: 10.000 Flash/100.000 EEPROM
Ritenzione dei dati: 20 anni a 85°C/100 anni a 25°C (1)
Sezione di codice di avvio opzionale con bit di blocco indipendenti
• Programmazione del sistema tramite programma di avvio del chip
• Vero funzionamento di lettura e scrittura
¢ fino a 64 Kbyte di spazio di memoria esterna opzionale
¢ Programmazione di blocco per la sicurezza del software
Interfaccia SPI per la programmazione in sistema
• Interfaccia JTAG (IEEE standard 1149.1 conforme)
Capacità di scansione di confine secondo lo standard JTAG
Supporto esteso per il debug sul chip
Programmazione Flash, EEPROM, fusibili,
e bloccare i bit attraverso l'interfaccia JTAG
• Caratteristiche periferiche
Due timer/contatori a 8 bit con prescaler separati e modalità di confronto

con Prescaler separato, modalità di confronto e modalità di cattura
¢ Contatore in tempo reale con oscillatore separato
Due canali PWM a 8 bit
6 canali PWM con risoluzione programmabile da 1 a 16 bit
- 8 canali, 10 bit
• 8 Canali a fine singolo
• 7 canali diversi
• 2 canali differenziali con guadagno programmabile (1x, 10x, 200x)
Interfaccia seriale a due fili orientata ai byte
¢ USART di serie doppia programmabilità
Interfaccia seriale SPI master/slave
Timer programmabile con oscillatore on-chip
Comparatore analogico su chip
• Caratteristiche speciali del microcontrollore
– Power-on Reset and Programmable Brown-out Detection
Oscillatore RC calibrato interno
Fonti di interruzione esterne e interne
6 modalità di sonno: inattivo, riduzione del rumore ADC,
Risparmio energetico, disattivazione, standby e estensione
In attesa
Frequenza di orologeria selezionabile dal software
¢ ATmega103 Modalità di compatibilità selezionata da un fusibile
Disattivare il pull-up globale
• I/O e pacchetti
53 linee di I/O programmabili

• Voltaggi di funzionamento
¥ 2,7 - 5,5 V per ATmega64A
• Gradi di velocità
0 - 16 MHz per ATmega64A
