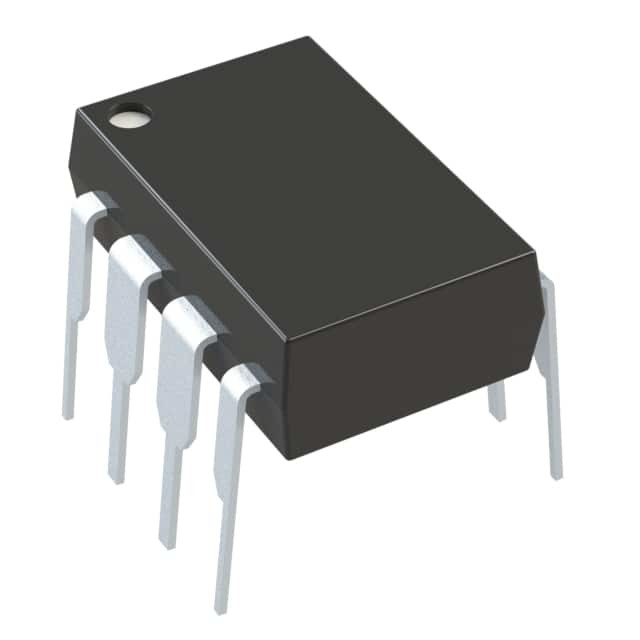

Tecnologia microchip PIC12F508-I/P IC MCU 8BIT 768B FLASH 8DIP

Descrizione

Il PIC12F508-I/P è un microcontrollore CMOS completamente statico basato su Flash ad alte prestazioni a 8 bit che utilizza un'architettura RISC con solo 33 istruzioni a singola parola / singolo ciclo.Tutte le istruzioni sono a ciclo singolo (200 μs) ad eccezione dei rami del programmaIl dispositivo PIC12F508 offre prestazioni di un ordine di grandezza superiori a quelle dei suoi concorrenti.1 compressione di codice su altri microcontrollori a 8 bit della sua classe. Il set di istruzioni facile da usare e facile da ricordare riduce significativamente il tempo di sviluppo. Dotato di caratteristiche speciali che riducono i costi del sistema e i requisiti di potenza.Il reset di accensione (POR) e il timer di reset del dispositivo (DRT) eliminano la necessità di circuiti di reset esterni.

Caratteristiche

Core di riferimento con 33 istruzioni, 2 livelli di stack
Tutte le istruzioni a ciclo singolo, ad eccezione dei rami di programma che sono a due cicli
Instruzioni a 12 bit
Percorso di dati di 8 bit
25mA corrente di entrata/uscita di sorgente/sink
Corrente di riposo a bassa potenza (100nA)
Un timer a 8 bit (TMR0)
Timer da cane da guardia (WDT)
Capacità di programmazione seriale in circuito (ICSP)
Supporto per il debug in circuito
Protezione da codice programmabile
Tecnologia flash ad alta velocità a bassa potenza
Progettazione completamente statica

Applicazione

I dispositivi PIC12F508/509/16F505 si adattano a applicazioni che vanno dagli apparecchi per la cura personale e dai sistemi di sicurezza ai trasmettitori/ricevitori remoti a bassa potenza.La tecnologia Flash consente di personalizzare i programmi applicativi (codici di trasmissione, impostazioni degli apparecchi, frequenze del ricevitore, ecc.) estremamente veloci e convenienti.rendere questi microcontrollori perfetti per applicazioni con limitazioni di spazioIl basso costo, la bassa potenza, le elevate prestazioni, la facilità d'uso e la flessibilità di I/O rendono i dispositivi PIC12F508/509/16F505 molto versatili anche in aree in cui non è stato precedentemente considerato l'uso di un microcontrollore (ad es.g., funzioni di timer, logica e PLD in sistemi più grandi e applicazioni di coprocessore).
