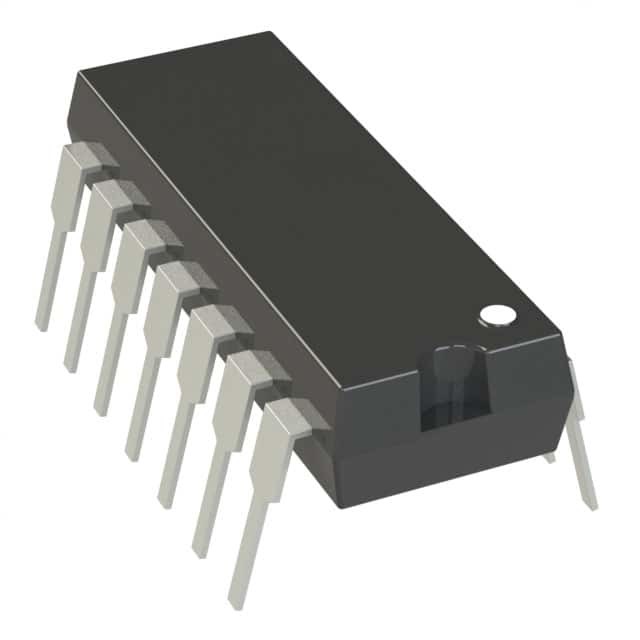

PIC16F684-I/P IC MCU 8BIT 3.5KB FLASH 14DIP Tecnologia del microchip

CPU RISC ad alte prestazioni:

• Solo 35 istruzioni da imparare:
- Tutte le istruzioni a ciclo singolo, ad eccezione dei rami
• Velocità di funzionamento:
- DC 20 MHz oscillatore/input di orologio
- DC 200 ns ciclo di istruzione
• capacità di interruzione
• Hardware stack di 8 livelli
• Modi di indirizzamento diretto, indiretto e relativo

Caratteristiche speciali del microcontrollore:

• Oscillatore interno di precisione:
- calibrato in fabbrica a ± 1%, tipico
- gamma di frequenze da 8 MHz a 125 kHz selezionabile da software
- Software regolabile
- Modalità di avvio a due velocità
- rilevamento di guasti di cristallo per applicazioni critiche
- commutazione in modalità orologio durante il funzionamento per risparmiare energia
• Oscillatore interno a 31 kHz selezionabile dal software
• Modalità di sonno a risparmio energetico
• Ampia gamma di tensione di funzionamento (2.0V-5.5V)
• Intervallo di temperatura industriale e esteso
• Ripristino di accensione (POR)
• Timer di accensione (PWRT) e Timer di avvio dell'oscillazione (OST)
• Reset (BOR) con opzione di controllo software
• Timer di controllo a bassa corrente (WDT) migliorato con oscillatore on-chip (sceltabile dal software per 268 secondi nominali con prescaler completo) con software abilitato
• Master Clear multiplexato con pin pull-up/input
• Protezione da codice programmabile
• Cella flash/EEPROM ad alta resistenza:
- 100.000 scrivere Flash resistenza
- Uno.000,000 resistenza di scrittura EEPROM
- Conservazione di flash/dati EEPROM: > 40 anni

Caratteristiche a bassa potenza:

• Corrente di attesa:
- 50 nA @ 2,0 V, tipico
• Corrente di funzionamento:
- 11 μA @ 32 kHz, 2.0V, tipico
- 220 μA @ 4 MHz, 2.0V, tipico
• Corrente del timer del cane da guardia:
- 1 μA @ 2,0 V, tipico
