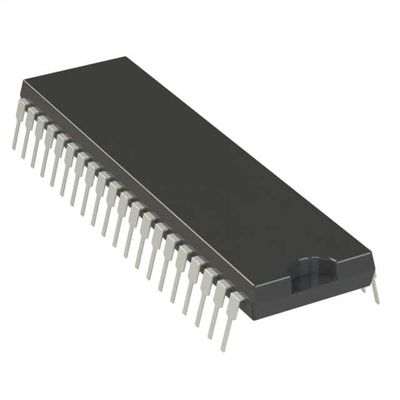

ATMEGA8515-16PU IC MCU 8BIT 8KB FLASH 40DIP Tecnologia a microchip

Visualizzazione

L'ATmega8515 è un microcontrollore CMOS a 8 bit basato sull'architettura RISC AVR.l'ATmega8515 raggiunge throughputs che si avvicinano a 1 MIPS per MHz consentendo al progettista del sistema di ottimizzare il consumo di energia rispetto alla velocità di elaborazione.

Caratteristiche

• Microcontrollore AVR® a 8 bit ad alte prestazioni e a bassa potenza
• Architettura RISC
130 istruzioni efficaci esecuzione della maggior parte dei cicli di un solo orologio
32 x 8 Registri di lavoro a scopo generale
 Funzionamento completamente statico
¢ Fino a 16 MIPS a 16 MHz
¢ Multiplicatore a 2 cicli su chip
• Memorie di programma e dati non volatili
8K byte di flash autoprogrammabile in sistema
Durata: 10.000 cicli di scrittura/cancellazione
Sezione di codice di avvio opzionale con bit di blocco indipendenti
Programmazione in sistema da parte del programma di avvio del chip
Vero funzionamento di lettura-scrittura
512 byte EEPROM
Durata: 100.000 cicli di scrittura/cancellazione
512 byte SRAM interna
️ fino a 64K byte spazio di memoria esterno opzionale
¢ Programmazione di blocco per la sicurezza del software
• Caratteristiche periferiche
Un timer/controllore a 8 bit con prescaler separato e modalità di confronto
Un Timer/Contagliatore a 16 bit con Prescaler separato, modalità di confronto e cattura
Modalità
3 canali PWM
¢ Programmabile USART seriale
Interfaccia seriale SPI master/slave
Timer di controllo programmabile con oscillatore separato su chip
Comparatore analogico su chip
• Caratteristiche speciali del microcontrollore
– Power-on Reset and Programmable Brown-out Detection
Oscillatore RC calibrato interno
Fonti di interruzione esterne e interne
Tre modalità di sonno: inattivo, disattivato e in standby
• I/O e pacchetti
35 linee di I/O programmabili
¢ 40 pin PDIP, 44 lead TQFP, 44 lead PLCC e 44 pad QFN/MLF
• Voltaggi di funzionamento
¥ 2,7 - 5,5 V per ATmega8515L
- 4,5 - 5,5 V per ATmega8515
• Gradi di velocità
0 - 8 MHz per ATmega8515L
0 - 16 MHz per ATmega8515
