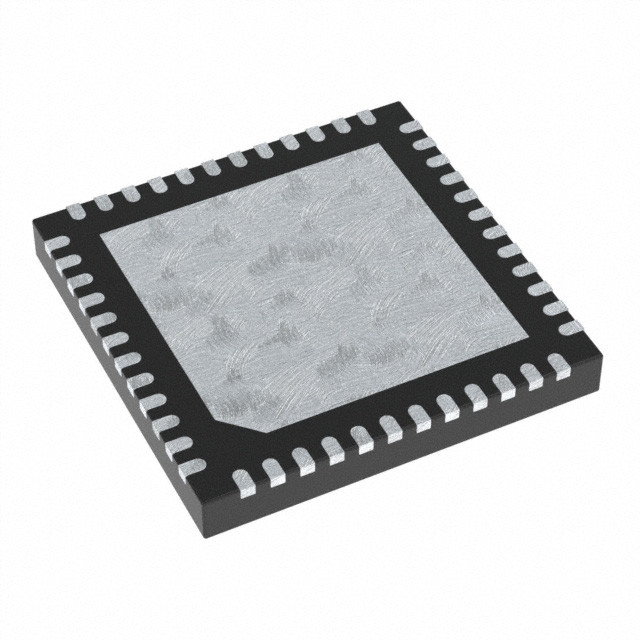

ATSAMD21G18A-MUT IC MCU 32BIT 256KB FLASH 48QFN Tecnologia a microchip

Descrizione

Il SAM D21/DA1 è una serie di microcontrollori a bassa potenza che utilizzano il processore Arm® Cortex®-M0+ a 32 bit e vanno da 32 pin a 64 pin con fino a 256 KB di Flash e 32 KB di SRAM.Il SAM D21/DA1 opera a una frequenza massima di 48 MHz e raggiunge 2.46 CoreMark/MHz. Sono progettati per una migrazione semplice e intuitiva con moduli periferici identici, codice compatibile esatto, identica mappa di indirizzi lineari,e percorsi di migrazione compatibili tra tutti i dispositivi della serie di prodottiTutti i dispositivi includono periferiche intelligenti e flessibili, sistema di eventi per la segnalazione inter-periferica e supporto per pulsanti capacitivi touch, slider e interfacce utente ruota.

Caratteristiche

• Processore
¢ Arm®
Cortex®
- M0+ CPU in funzione fino a 48 MHz
• Multiplicatore hardware a ciclo unico
• Micro trace buffer (MTB)
• Ricordi
Sezione Flash 4/2/1/0.5 KB (non disponibile su dispositivi da 256 KB)
¢ 256/128/64/32/16 KB Flash autoprogrammabile in sistema
32/16/8/4 KB Memoria SRAM
• Sistema
¢ Ripristino di accensione (POR) e rilevamento di disattivazione (BOD)
L'orologio è un orologio interno ed esterno con circuito digitale a blocco di frequenza da 48 MHz (DFLL48M) e circuito digitale a blocco di fase frazionato da 48 MHz a 96 MHz (FDPLL96M).
Controller di interruzione esterno (EIC)
16 interruzioni esterne
Un'interruzione non mascherabile (NMI)
Interfaccia di programmazione, prova e debug di due pin Serial Wire Debug (SWD)
• Poca potenza

¢ Periferie per sonnambulismo
• Periferici
Controller di accesso diretto alla memoria (DMAC) a 12 canali
Sistema di eventi a 12 canali
- fino a cinque Timer/Conter (TC) a 16 bit, configurabili come:
• Un TC a 16 bit con due canali di confronto/cattura
• Un TC a 8 bit con due canali di confronto/cattura
• Un TC a 32 bit con due canali di confronto/cattura, utilizzando due TC
- fino a quattro temporizzatori/controllori a 24 bit, con funzioni estese:
• Fino a quattro canali di confronto con uscita complementare opzionale
• generazione di modulazione sincronizzata della larghezza dell'impulso (PWM) su tutti i pin della porta
• Protezione contro guasti deterministici, decadimento rapido e tempo morto configurabile tra uscite complementari
• Dithering che aumenta la risoluzione fino a 5 bit e riduce l'errore di quantizzazione
- Canali PWM con periferiche TC e TCC:
• Fino a otto canali PWM su ogni TCC a 24 bit
• Fino a due canali PWM su ogni TCC a 16 bit
• Fino a due canali PWM su ciascun TC a 16 bit
¢ Contatore in tempo reale (RTC) a 32 bit con funzione orologio/calendario
️ Timer per cani da guardia (WDT)
Generatore CRC-32
Un'interfaccia USB 2.0 a piena velocità (12 Mbps)
• Funzioni di sistema ospitante e dispositivo incorporate
• Otto parametri di valutazione
- fino a sei interfacce di comunicazione seriale (SERCOM), ciascuna configurabile per funzionare come:
• USART con configurazione full-duplex e single-wire half-duplex
• I2C fino a 3,4 MHz
• SPI
• Cliente LIN
Un'interfaccia Inter-IC Sound (I2S) a due canali
Un convertitore analogico-digitale (ADC) a 12 bit e 350 kbps con un massimo di 20 canali
• Input differenziale e a fine singolo
• stadio di guadagno programmabile da 1/2x a 16x
• Compensazione automatica degli errori di compensazione e di guadagno
• Oversampling e decimazione dell'hardware per supportare la risoluzione a 13, 14, 15 o 16 bit
Convertitore digitale-analogico (DAC) a 10 bit, 350 kps
- fino a quattro comparatori analogici (AC) con funzione Window Compare
Controller a contatto periferico (PTC)
• Fino a 256 canali di tatto capacitivo e rilevamento di prossimità
• I/O
¢ Fino a 52 pin di I/O programmabili
• Qualifiche
¢ SAM D21 AEC-Q100 Grado 1 (da -40°C a 125°C)
¢ SAM DA1 AEC-Q100 Grado 2 (da -40°C a 105°C)
• Drop-in compatibile con SAM D20
• pacchetti
️ TQFP a 64 pin, QFN, UFBGA
TQFP a 48 pin, QFN
¢ WLCSP a 45 pin
¢ WLCSP a 35 pin
️ TQFP a 32 pin, QFN
• tensione di funzionamento
- SAM D21: 1,62V - 3,63V
- SAM DA1: 2.7V - 3.63V
